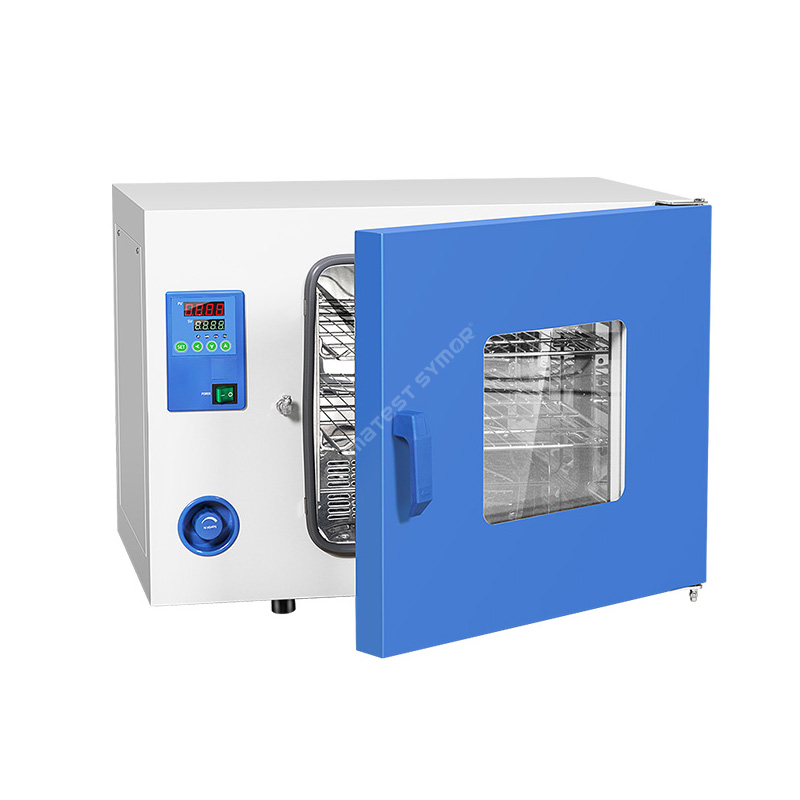

लहान कोरडे ओव्हन, ज्यांना बेंचटॉप ड्रायिंग ओव्हन देखील म्हणतात, ते प्रयोगशाळेतील बेंच किंवा टेबलवर वापरण्यासाठी डिझाइन केलेले आहेत. हे ओव्हन सामान्यत: लहान आणि कॉम्पॅक्ट असतात, ते मर्यादित जागेसह प्रयोगशाळांसाठी किंवा ओव्हन वारंवार हलवण्याची किंवा पुनर्स्थित करण्याची आवश्यकता असलेल्या अनुप्रयोगांसाठी आदर्श बनवतात.
मॉडेल: TG-9140A
क्षमता: 135L
अंतर्गत परिमाण: 550*450*550 मिमी
बाह्य परिमाण: 835*630*730 मिमी
वर्णन
लहान कोरड्या ओव्हनचा एक फायदा म्हणजे त्यांचा वापर सुलभता आणि पोर्टेबिलिटी. ते सहजपणे हलवता येतात आणि प्रयोगशाळेतील बेंच किंवा टेबलवर ठेवता येतात आणि त्यांना कोणत्याही विशेष स्थापनेची किंवा सेटअपची आवश्यकता नसते. ओव्हनमध्ये प्रोग्राम करण्यायोग्य तापमान नियंत्रण, डिजिटल डिस्प्ले, अलार्म, टाइमर आणि तापमान मर्यादा संरक्षणाची वैशिष्ट्ये आहेत.
तपशील
मॉडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
आतील मंद. (W*D*H)मिमी |
300*300*270 |
३४०*३२५*३२५ |
420*350*350 |
450*400*450 |
५५०*३५०*५५० |
५५०*४५०*५५० |
600*550*600 |
600*500*750 |
बाह्य मंद. (W*D*H)मिमी |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान श्रेणी |
RT+10°C ~ 200°C |
|||||||
तापमान चढउतार |
± 1.0°C |
|||||||
तापमान रिझोल्यूशन |
०.१° से |
|||||||
तापमान एकसारखेपणा |
±2.5% (चाचणी बिंदू @100°C) |
|||||||
शेल्फ् 'चे अव रुप |
2PCS |
|||||||
टायमिंग |
0~ 9999 मि |
|||||||
वीज पुरवठा |
AC220V 50HZ |
|||||||
वातावरणीय तापमान |
+5°C~ 40°C |
वैशिष्ट्य
• एकसमान तापमान नियंत्रण
• त्वरीत उष्णता आणि कोरडे नमुने, नमुने 200°C पर्यंत गरम करण्यास सक्षम
• स्टेनलेस स्टील sus#304 आतील ओव्हन आणि पावडर-लेपित स्टील प्लेट बाहेरील ओव्हन, गंज प्रतिरोधक
• कमी ऊर्जेचा वापर, खर्चात बचत
• PID digtal डिस्प्ले कंट्रोलर तुमच्यासाठी अचूक आणि विश्वासार्ह तापमान नियंत्रण आणतो
रचना
लहान कोरड्या ओव्हनमध्ये साधारणपणे खालील घटक असतात:
• आतील ओव्हन: गंज-प्रतिरोधक स्टेनलेस स्टील SUS#304 पासून बनवलेले
• हीटिंग एलिमेंट (हीटर): स्टेनलेस स्टील SUS#304 चे बनलेले, ते चेंबरमध्ये उष्णता निर्माण करते.
• सर्कुलेशन ब्लोअर: सक्तीचे वायु संवहन एकसमान तापमान वितरण आणि जलद कोरडे होण्यास मदत करते.
• तापमान नियंत्रण प्रणाली: डिजिटल तापमान नियंत्रक वापरकर्त्यांना विशिष्ट तापमान सेट आणि राखण्याची परवानगी देतो.
• शेल्व्हिंग किंवा रॅक: नमुने किंवा साहित्य शेल्फ् 'चे अव रुप वर ठेवलेले असतात, ते काढता येण्याजोगे असतात आणि वेगवेगळ्या नमुन्याच्या आकारात सामावून घेता येतात.
• सुरक्षितता वैशिष्ट्ये: अति-तापमान मर्यादा संरक्षण आणि अलार्म.
लहान कोरडे ओव्हनची रचना अचूक तापमान नियंत्रण, अगदी उष्णता वितरण आणि प्रयोगशाळा आणि औद्योगिक सेटिंग्जमध्ये विविध कोरडे आणि गरम करण्यासाठी एक नियंत्रित वातावरण प्रदान करण्यासाठी डिझाइन केलेली आहे.
अर्ज
इलेक्ट्रॉनिक उत्पादन प्रक्रियेदरम्यान इलेक्ट्रॉनिक घटकांमधील ओलावा काढून टाकण्यासाठी लहान कोरडे ओव्हन वापरले जातात. येथे अनुप्रयोगांची उदाहरणे आहेत:
सरफेस माउंट टेक्नॉलॉजी (एसएमटी): एसएमटी प्रक्रियेदरम्यान, पिक-अँड-प्लेस मशीन वापरून इलेक्ट्रॉनिक घटक पीसीबी (प्रिंटेड सर्किट बोर्ड) वर ठेवले जातात. घटक ठेवल्यानंतर, बोर्ड एका रिफ्लो ओव्हनमधून जातात जेथे बोर्डला घटक जोडण्यासाठी सोल्डर पेस्ट वितळली जाते. प्रक्रियेदरम्यान घटक आणि बोर्ड ओलावा शोषून घेत असल्याने, लहान कोरडे ओव्हन अतिरिक्त पाणी काढून टाकतात आणि ओलावा प्रवेशामुळे संभाव्य अपयश टाळतात.
वेव्ह सोल्डरिंग: वेव्ह सोल्डरिंगमध्ये पीसीबीच्या तळाशी वितळलेल्या सोल्डरच्या तलावावर जाणे समाविष्ट असते, जे पीसीबी आणि इलेक्ट्रॉनिक घटकांमध्ये एक घन जोड तयार करते. वेव्ह सोल्डरिंग करण्यापूर्वी, बोर्डमधून कोणतेही ऑक्सिडेशन काढून टाकण्यासाठी पीसीबी पाण्यात विरघळणाऱ्या फ्लक्सने धुतले जाते. लाटा सोल्डरिंगपूर्वी उर्वरित ओलावा काढून टाकण्यासाठी पीसीबीला लहान कोरड्या ओव्हनमधून पास केले जाते, जेणेकरून सोल्डरिंग प्रक्रियेदरम्यान ऑक्सिडेशनचे दूषित पदार्थांमध्ये रूपांतर होणार नाही.
पॉटिंग आणि एन्कॅप्स्युलेशन: इलेक्ट्रॉनिक उपकरणांना आर्द्रतेपासून वाचवण्यासाठी, पॉटिंग किंवा एन्कॅप्स्युलेशन मटेरिअल जे वॉटरप्रूफ आहे अशा उपकरणाने कोट करणे ही सामान्य गोष्ट आहे. या सामग्रीमध्ये सामान्यतः एक बरा करण्याची प्रक्रिया असते ज्यासाठी सामग्री पूर्णपणे बरे होण्याची खात्री करण्यासाठी उच्च तापमानात बेकिंगची आवश्यकता असते. उपकरणे लहान कोरड्या ओव्हनमध्ये ठेवल्याने पॉटिंग किंवा एन्केप्सुलेशन सामग्री बरी होऊ शकते.
सोल्डर पेस्ट ऍप्लिकेशन: सोल्डर पेस्टचा वापर सामान्यतः रिफ्लो सोल्डरिंगपूर्वी पीसीबीला इलेक्ट्रॉनिक घटक जोडण्यासाठी केला जातो. पेस्ट धातूचे कण आणि फ्लक्सपासून बनलेली असते जी पेस्टच्या स्वरूपात मिसळली जाते. सोल्डर पेस्ट ओलावा शोषून घेत असल्याने, वापरण्यापूर्वी पेस्ट सुकणे महत्वाचे आहे. लहान कोरडे ओव्हन सोल्डर पेस्टमधून पाणी काढून टाकतात, हे सुनिश्चित करतात की ते व्यवस्थित चिकटते आणि कमकुवत सोल्डर सांधे होत नाहीत.
जास्त आर्द्रतेमुळे इलेक्ट्रॉनिक घटक खराब होऊ शकतात किंवा कालांतराने ते खराब होऊ शकतात, शेवटी ते निरुपयोगी बनतात. आधुनिक इलेक्ट्रॉनिक्स उत्पादन उद्योगात हॉट एअर ओव्हन आवश्यक आहेत. ही बेकिंग साधने उत्पादन प्रक्रियेदरम्यान घटकांमधील आर्द्रता काढून टाकून संभाव्य अपयश टाळण्यास सक्षमपणे मदत करतात.
सामान्य ऑपरेशन टप्पे:
गरम हवा कोरडे ओव्हनमध्ये बेक करण्यासाठी येथे सामान्य पायऱ्या आहेत:
• ओव्हन आवश्यक तापमानाला गरम करा.
• साहित्य एका शेल्फवर ठेवा, त्यांच्यामध्ये काही अंतर ठेवण्याची खात्री करा
• डिजिटल डिस्प्लेवर तापमान आणि बेकिंगची वेळ सेट करा.
• बेकिंग प्रक्रियेदरम्यान तापमानाचे निरीक्षण करा.
• बेकिंगची वेळ पूर्ण झाल्यावर, ओव्हन आपोआप काम करणे थांबवते, कृपया सामग्री काढून टाकण्यापूर्वी ते थंड होऊ द्या.
हे लक्षात घेणे महत्त्वाचे आहे की काही सामग्री उच्च तापमानास संवेदनशील असतात, त्यामुळे त्यांना नुकसान होऊ नये म्हणून शिफारस केलेले बेकिंग तापमान आणि वेळ पाळणे आवश्यक आहे. याव्यतिरिक्त, कोरड्या प्रक्रियेत आर्द्रता पुन्हा येऊ नये म्हणून भाजलेले पदार्थ कोरड्या वातावरणात साठवले पाहिजेत.
लहान कोरडे ओव्हन कसे कार्य करतात?
बेकिंग प्रक्रियेदरम्यान, हीटिंग एलिमेंट हवा गरम करतो आणि परिसंचरण पंखा संपूर्ण कोरडे चेंबरमध्ये गरम हवा फिरवतो. जसजशी गरम हवा फिरते तसतसे ते बेक केलेल्या उत्पादनांमधून पाणी शोषून घेते. आर्द्रतेने भरलेली हवा नंतर वायुवीजन प्रणालीद्वारे संपली जाते आणि कोरडी गरम हवा कोरडे होण्याची प्रक्रिया सुरू ठेवण्यासाठी पुन्हा प्रसारित केली जाते. सेटिंग तापमान प्राप्त होईपर्यंत या चक्राची पुनरावृत्ती करा.
थोडक्यात, लहान कोरडे ओव्हन नियंत्रित वातावरण तयार करतात, या ओव्हनमध्ये नमुने किंवा साहित्य लावले जातात, ज्यामुळे ओलावा काढून टाकला जातो. तंतोतंत तापमान नियंत्रण, अगदी उष्णता वितरण आणि चेंबरमधील नियंत्रित वातावरणामुळे ते विविध प्रयोगशाळा, संशोधन आणि औद्योगिक अनुप्रयोगांसाठी योग्य बनतात.
