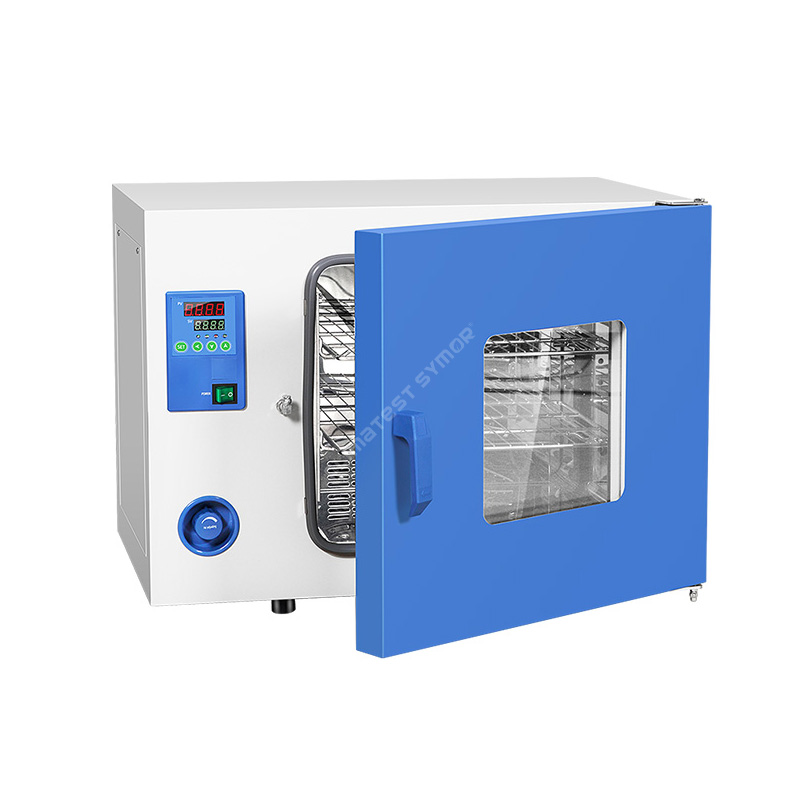

सक्तीचे कन्व्हेक्शन ड्रायिंग ओव्हन हे एक प्रयोगशाळा ओव्हन आहे जे कोरडे करण्यासाठी, उपचार करण्यासाठी किंवा गरम करण्यासाठी डिझाइन केलेले आहे. ते सक्तीच्या संवहनाचा अवलंब करते, याचा अर्थ एकसमान तापमान वितरण आणि कार्यक्षम कोरडे सुनिश्चित करण्यासाठी केंद्रापसारक पंखा किंवा ब्लोअर चेंबरमध्ये गरम हवा फिरवते.
मॉडेल: TG-9070A
क्षमता: 80L
अंतर्गत परिमाण: 450*400*450 मिमी
बाह्य परिमाण: 735*585*620 मिमी
वर्णन
फोर्स्ड कन्व्हेक्शन ड्रायिंग ओव्हन उत्पादने किंवा सामग्री कुशलतेने बेक करण्यासाठी गरम हवेचा प्रवाह वापरतो. अचूक तापमान नियंत्रण, अगदी उष्णता वितरण आणि ओव्हन चेंबरमध्ये नियंत्रित वातावरण राखण्याची क्षमता ही त्याच्या प्रभावीतेची गुरुकिल्ली आहे. ओव्हनमध्ये सामान्यत: गरम करणारे घटक, तापमान नियंत्रण प्रणाली आणि एक पंखा असतो जो संपूर्ण चेंबरमध्ये गरम हवा फिरवतो. फॅन समान प्रमाणात उष्णता वितरीत करण्यात मदत करतो, उत्पादनांना समान प्रमाणात उष्णता मिळते हे सुनिश्चित करते.
तपशील
मॉडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
आतील मंद. (W*D*H)मिमी |
300*300*270 |
३४०*३२५*३२५ |
420*350*350 |
450*400*450 |
५५०*३५०*५५० |
५५०*४५०*५५० |
600*550*600 |
600*500*750 |
बाह्य मंद. (W*D*H)मिमी |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान श्रेणी |
RT+10°C ~ 200°C |
|||||||
तापमान चढउतार |
± 1.0°C |
|||||||
तापमान रिझोल्यूशन |
०.१° से |
|||||||
तापमान एकसारखेपणा |
±2.5% (चाचणी बिंदू @100°C) |
|||||||
शेल्फ् 'चे अव रुप |
2PCS |
|||||||
टायमिंग |
0~ 9999 मि |
|||||||
वीज पुरवठा |
AC220V 50HZ |
|||||||
वातावरणीय तापमान |
+5°C~ 40°C |
वैशिष्ट्य
• एकसमान तापमान नियंत्रण
• त्वरीत उष्णता आणि कोरडे नमुने, नमुने 200°C पर्यंत गरम करण्यास सक्षम
• स्टेनलेस स्टील sus#304 आतील ओव्हन आणि पावडर-लेपित स्टील प्लेट बाहेरील ओव्हन, गंज प्रतिरोधक
• कमी ऊर्जेचा वापर, खर्चात बचत
• PID digtal डिस्प्ले कंट्रोलर तुमच्यासाठी अचूक आणि विश्वासार्ह तापमान नियंत्रण आणतो

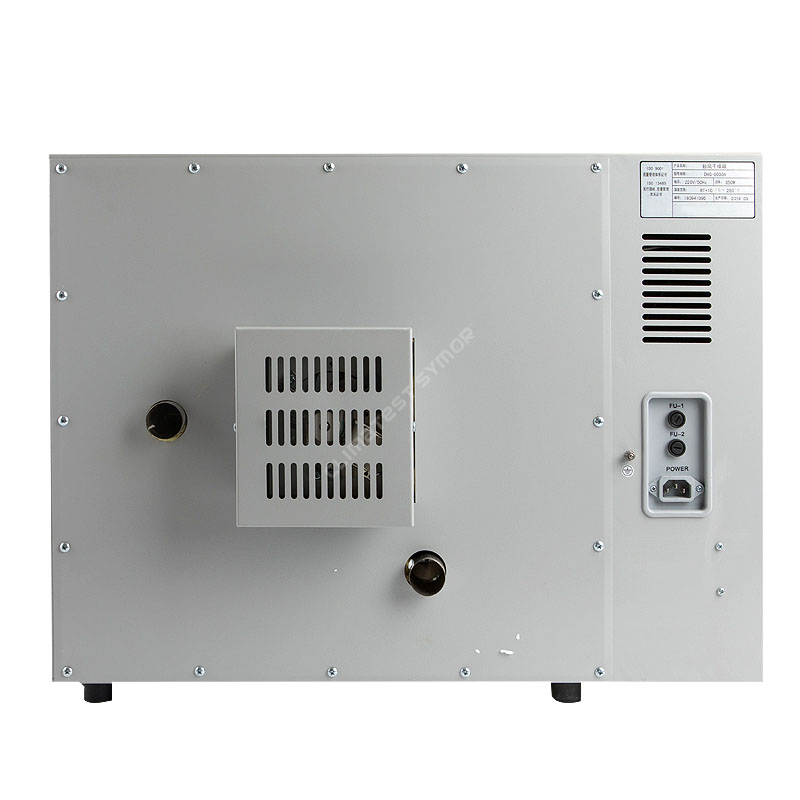

रचना
फोर्स्ड कन्व्हेक्शन ड्रायिंग ओव्हनमध्ये साधारणपणे खालील घटक असतात:
• आतील ओव्हन: स्टेनलेस स्टील SUS#304 चे बनलेले
• इन्सुलेशन: ओव्हनपासून सभोवतालच्या उष्णतेचे नुकसान कमी करण्यासाठी, उत्कृष्ट काचेच्या लोकरपासून बनविलेले.
• गरम करणारे घटक: ओव्हनमध्ये उष्णता निर्माण करते.
• अभिसरण पंखा: ओव्हनच्या आत गरम हवा फिरवते.
• एअर डक्ट: हवा नलिका पंख्यासोबत जोडलेली असते, यामुळे ओव्हनमधून गरम हवा सतत वाहते याची खात्री होते.
• तापमान सेन्सर: ओव्हनमधील तापमान मोजतो.
• नियंत्रण प्रणाली: तापमान आणि कोरडे प्रक्रियेची वेळ नियंत्रित करते.
ऑपरेशनमध्ये, हीटिंग एलिमेंट हवा गरम करते, हवा नंतर पंख्याद्वारे एअर डक्टद्वारे ओव्हन चेंबरमध्ये प्रसारित केली जाते आणि शेवटी एक्झॉस्टद्वारे बाहेर येते. ही संपूर्ण प्रक्रिया सामग्रीचे एकसमान गरम आणि कोरडेपणा सुनिश्चित करते.
अर्ज
फोर्स्ड कन्व्हेक्शन ड्रायिंग ओव्हनचा वापर इलेक्ट्रॉनिक्स उत्पादनात मोठ्या प्रमाणावर केला जातो, या ओव्हनचा वापर इलेक्ट्रॉनिक घटकांमधील ओलावा काढून टाकण्यासाठी त्यांचे शेल्फ लाइफ पुनर्संचयित करण्यासाठी केला जातो.
इलेक्ट्रॉनिक मॅन्युफॅक्चरिंगमध्ये ड्रायिंग ओव्हन कसे लागू केले जातात याची येथे काही उदाहरणे आहेत:
सरफेस माउंट टेक्नॉलॉजी (एसएमटी): एसएमटी प्रक्रियेदरम्यान, पिक-अँड-प्लेस मशीन वापरून इलेक्ट्रॉनिक घटक PCBs (मुद्रित सर्किट बोर्ड) वर माउंट केले जातात. घटक ठेवल्यानंतर, बोर्ड एका रिफ्लो ओव्हनमधून जातात जेथे बोर्डला घटक जोडण्यासाठी सोल्डर पेस्ट वितळली जाते. प्रक्रियेदरम्यान घटक आणि बोर्ड ओलावा शोषून घेतात. जास्त ओलावा काढून टाकण्यासाठी आणि ओलावा प्रवेशामुळे होणारे संभाव्य अपयश टाळण्यासाठी सक्तीचे संवहन कोरडे ओव्हन वापरले जाते.
वेव्ह सोल्डरिंग: वेव्ह सोल्डरिंगमध्ये पीसीबीच्या तळाशी वितळलेल्या सोल्डरच्या तलावावर जाणे समाविष्ट असते, जे पीसीबी आणि इलेक्ट्रॉनिक घटकांमध्ये एक घन जोड तयार करते. वेव्ह सोल्डरिंग करण्यापूर्वी, बोर्डमधून कोणतेही ऑक्सिडेशन काढून टाकण्यासाठी पीसीबी पाण्यात विरघळणाऱ्या फ्लक्सने धुतले जाते. पीसीबी नंतर सक्तीच्या संवहन वाळवण्याच्या ओव्हनमधून पार केले जाते, हे वेव्ह सोल्डरिंगपूर्वी उर्वरित ओलावा काढून टाकेल जेणेकरून सोल्डरिंग प्रक्रियेदरम्यान ऑक्सिडेशन दूषित होणार नाही.
पॉटिंग आणि एन्कॅप्स्युलेशन: इलेक्ट्रॉनिक उपकरणांना आर्द्रतेपासून वाचवण्यासाठी, पॉटिंग किंवा एन्कॅप्स्युलेशन मटेरिअल जे वॉटरप्रूफ आहे अशा उपकरणाने कोट करणे ही सामान्य गोष्ट आहे. या सामग्रीमध्ये सामान्यतः एक बरा करण्याची प्रक्रिया असते ज्यासाठी सामग्री पूर्णपणे बरे होण्याची खात्री करण्यासाठी उच्च तापमानात बेकिंगची आवश्यकता असते. सक्तीच्या संवहन सुकवण्याच्या ओव्हनमध्ये उपकरणे ठेवल्याने पॉटिंग किंवा एन्कॅप्सुलेशन सामग्री बरी होऊ शकते.
सोल्डर पेस्ट ऍप्लिकेशन: सोल्डर पेस्टचा वापर सामान्यतः रिफ्लो सोल्डरिंगपूर्वी पीसीबीला इलेक्ट्रॉनिक घटक जोडण्यासाठी केला जातो. पेस्ट धातूचे कण आणि फ्लक्सपासून बनलेली असते जी पेस्टच्या स्वरूपात मिसळली जाते. सोल्डर पेस्ट ओलावा शोषून घेत असल्याने, वापरण्यापूर्वी पेस्ट सुकणे महत्वाचे आहे. बेकिंग ओव्हन सोल्डर पेस्टमधून कोणतीही आर्द्रता काढून टाकू शकते जेणेकरून ते योग्यरित्या चिकटते आणि कमकुवत सोल्डर सांधे होत नाही.\
फोर्स्ड कन्व्हेक्शन ड्रायिंग ओव्हन सामान्यत: नियंत्रित तापमान वातावरण प्रदान करतात, हे विशिष्ट तापमान आवश्यकतांनुसार सेट करण्यायोग्य आहे. इलेक्ट्रॉनिक घटकांच्या प्रकारांवर अवलंबून, ओव्हन 50°C ते 150°C पर्यंत विविध तापमान श्रेणींमध्ये ऑपरेट करण्यास सक्षम आहेत.
बेकिंग प्रक्रियेस अनेक तास लागतात आणि या काळात इलेक्ट्रॉनिक घटक नियंत्रित वातावरणात उघड होतात. हे घटकांद्वारे शोषलेली आर्द्रता बाष्पीभवन करण्यास अनुमती देते, परंतु तरीही घटकांचे नुकसान होत नाही.
बेकिंग प्रक्रिया पूर्ण झाल्यानंतर, थर्मल शॉक टाळण्यासाठी इलेक्ट्रॉनिक भाग हळूहळू थंड होणे आवश्यक आहे. बेक केलेले घटक नंतर ओलावा शोषण टाळण्यासाठी ओलावा-मुक्त पॅकेजिंगमध्ये बंद केले जातात.
एकूणच, आधुनिक इलेक्ट्रॉनिक्स उत्पादनात सक्तीचे संवहन कोरडे ओव्हन आवश्यक आहेत. हे ओव्हन उत्पादन प्रक्रियेच्या विविध टप्प्यांतून ओलावा काढून संभाव्य इलेक्ट्रॉनिक अपयश टाळण्यास मदत करतात. तुमच्या इलेक्ट्रॉनिक भागांचे मजल्यावरील आयुष्य पुनर्संचयित करणे आणि तुमची उत्पादन कार्यक्षमता मोठ्या प्रमाणात सुधारणे हा एक इष्टतम पर्याय आहे.
