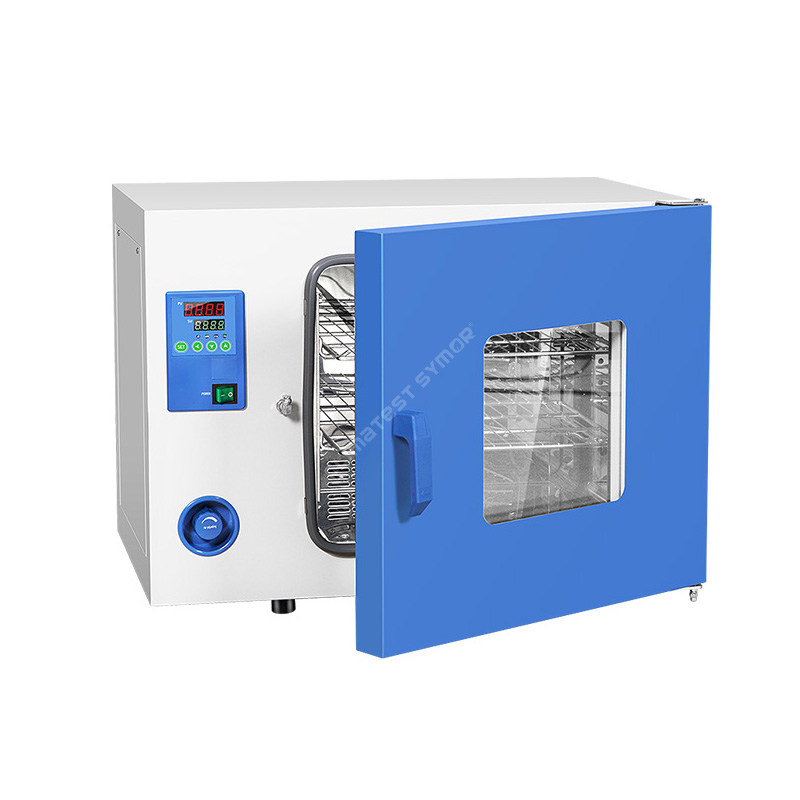

हीटिंग ओव्हन प्रयोगशाळा, ज्याला काहीवेळा फक्त लॅब ओव्हन म्हटले जाते, विविध सामग्री आणि नमुने नियंत्रित गरम करणे, कोरडे करणे आणि उष्णता उपचारांसाठी डिझाइन केलेले आहे. औषधी, रसायन, साहित्य विज्ञान आणि अभियांत्रिकी यासह विविध क्षेत्रातील प्रयोगशाळांमध्ये वैज्ञानिक संशोधन, चाचणी आणि गुणवत्ता नियंत्रण प्रक्रियेसाठी ओव्हन आवश्यक साधने आहेत.
मॉडेल: TG-9203A
क्षमता: 200L
अंतर्गत परिमाण: 600*550*600 मिमी
बाह्य परिमाण: 885*730*795 मिमी
वर्णन
हीटिंग ओव्हन प्रयोगशाळा विशेषत: नमुने किंवा साहित्य कोरडे करण्यासाठी वापरली जाते, ती प्रामुख्याने चेंबरमधून गरम हवा प्रसारित करते. गरम हवेचे अभिसरण नियंत्रित वातावरण तयार करते, यामुळे जलद आणि कार्यक्षम कोरडे होऊ शकते. विशिष्ट प्रयोगशाळेच्या गरजा पूर्ण करण्यासाठी प्रयोगशाळा गरम करणारे ओव्हन वेगवेगळ्या आकारात आणि तापमान श्रेणींमध्ये उपलब्ध आहेत.
तपशील
मॉडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
आतील मंद. (W*D*H)मिमी |
300*300*270 |
३४०*३२५*३२५ |
420*350*350 |
450*400*450 |
५५०*३५०*५५० |
५५०*४५०*५५० |
600*550*600 |
600*500*750 |
बाह्य मंद. (W*D*H)मिमी |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान श्रेणी |
RT+10°C ~ 200°C |
|||||||
तापमान चढउतार |
± 1.0°C |
|||||||
तापमान रिझोल्यूशन |
०.१° से |
|||||||
तापमान एकसारखेपणा |
±2.5% (चाचणी बिंदू @100°C) |
|||||||
शेल्फ् 'चे अव रुप |
2PCS |
|||||||
टायमिंग |
0~ 9999 मि |
|||||||
वीज पुरवठा |
AC220V 50HZ |
|||||||
वातावरणीय तापमान |
+5°C~ 40°C |
वैशिष्ट्य
• एकसमान तापमान अभिसरण: बेकिंग ओव्हनमध्ये जबरदस्तीने हवेचा प्रवाह संपूर्ण चेंबरमध्ये तापमान सातत्य राखण्यास मदत करते. हे सुनिश्चित करते की नमुने किंवा सामग्रीचे सर्व भाग समान कोरडे स्थितीत आहेत.
•वेगवान बेकिंग: गरम हवेचे सक्रिय अभिसरण बेकिंग प्रक्रियेला गती देते, बेकिंग ओव्हन वेगवेगळ्या अनुप्रयोगांसाठी योग्य बनवते.
• अचूक तापमान नियंत्रण: हे बेकिंग ओव्हन अचूक तापमान नियंत्रण प्रणालींनी सुसज्ज आहेत, ज्यामुळे वापरकर्त्यांना त्यांच्या अनुप्रयोगांसाठी विशिष्ट तापमान पातळी सेट आणि राखता येते.
•डिजिटल नियंत्रण: बेकिंग ओव्हनवरील बुद्धिमान डिजिटल डिस्प्ले वाळवण्याच्या प्रक्रियेचे निरीक्षण आणि नियंत्रण करणे सोपे करते.
रचना
हीटिंग ओव्हन प्रयोगशाळेत साधारणपणे खालील भाग असतात:
• आतील ओव्हन: गंज-प्रतिरोधक स्टेनलेस स्टील SUS#304 पासून बनवलेले
• हीटिंग एलिमेंट (हीटर): स्टेनलेस स्टील SUS#304 चे बनलेले, ते चेंबरमध्ये उष्णता निर्माण करते.
• सर्कुलेशन ब्लोअर: सक्तीचे वायु संवहन समान तापमान वितरण आणि जलद कोरडे ठेवते.
• तापमान नियंत्रण प्रणाली: डिजिटल तापमान नियंत्रक वापरकर्त्यांना विशिष्ट तापमान सेट आणि राखण्याची परवानगी देतो.
• शेल्व्हिंग किंवा रॅक: नमुने किंवा साहित्य शेल्फ् 'चे अव रुप वर ठेवलेले असतात, ते काढता येण्याजोगे असतात आणि वेगवेगळ्या नमुन्याच्या आकारात सामावून घेता येतात.
• सुरक्षितता वैशिष्ट्ये: अति-तापमान मर्यादा संरक्षण आणि अलार्म.
हीटिंग ओव्हन प्रयोगशाळेची रचना अचूक तापमान नियंत्रण, एकसमान उष्णता वितरण आणि नियंत्रित वातावरण प्रदान करण्यासाठी केली जाते, ते प्रयोगशाळा आणि उद्योगांमध्ये विविध कोरडे आणि गरम करण्यासाठी वापरले जातात.
अर्ज
इलेक्ट्रॉनिक उत्पादन प्रक्रियेदरम्यान इलेक्ट्रॉनिक घटकांमधील ओलावा काढून टाकण्यासाठी हीटिंग ओव्हन प्रयोगशाळेचा वापर केला जातो. येथे अनुप्रयोगांची उदाहरणे आहेत:
सरफेस माउंट टेक्नॉलॉजी (एसएमटी): एसएमटी प्रक्रियेदरम्यान, पिक-अँड-प्लेस मशीन वापरून इलेक्ट्रॉनिक घटक पीसीबी (प्रिंटेड सर्किट बोर्ड) वर ठेवले जातात. घटक ठेवल्यानंतर, बोर्ड एका रिफ्लो ओव्हनमधून जातात जेथे बोर्डला घटक जोडण्यासाठी सोल्डर पेस्ट वितळली जाते. प्रक्रियेदरम्यान घटक आणि बोर्ड ओलावा शोषून घेत असल्याने, ओव्हन प्रयोगशाळा गरम केल्याने अतिरिक्त पाणी काढून टाकते आणि ओलावा प्रवेशामुळे संभाव्य अपयश टाळतात.
वेव्ह सोल्डरिंग: वेव्ह सोल्डरिंगमध्ये पीसीबीच्या तळाशी वितळलेल्या सोल्डरच्या तलावावर जाणे समाविष्ट असते, जे पीसीबी आणि इलेक्ट्रॉनिक घटकांमध्ये एक घन जोड तयार करते. वेव्ह सोल्डरिंग करण्यापूर्वी, बोर्डमधून कोणतेही ऑक्सिडेशन काढून टाकण्यासाठी पीसीबी पाण्यात विरघळणाऱ्या फ्लक्सने धुतले जाते. सोल्डरिंगच्या आधी उर्वरित ओलावा काढून टाकण्यासाठी पीसीबीला गरम हवेच्या ओव्हनमधून पास केले जाते, जेणेकरून सोल्डरिंग प्रक्रियेदरम्यान ऑक्सिडेशनचे दूषित पदार्थांमध्ये रूपांतर होणार नाही.
पॉटिंग आणि एन्कॅप्स्युलेशन: इलेक्ट्रॉनिक उपकरणांना आर्द्रतेपासून वाचवण्यासाठी, पॉटिंग किंवा एन्कॅप्स्युलेशन मटेरिअल जे वॉटरप्रूफ आहे अशा उपकरणाने कोट करणे ही सामान्य गोष्ट आहे. या सामग्रीमध्ये सामान्यतः एक बरा करण्याची प्रक्रिया असते ज्यासाठी सामग्री पूर्णपणे बरे होण्याची खात्री करण्यासाठी उच्च तापमानात बेकिंगची आवश्यकता असते. हीटिंग ओव्हन प्रयोगशाळेत उपकरणे ठेवल्याने पॉटिंग किंवा एन्केप्सुलेशन सामग्री बरी होऊ शकते.
सोल्डर पेस्ट ऍप्लिकेशन: सोल्डर पेस्टचा वापर सामान्यतः रिफ्लो सोल्डरिंगपूर्वी पीसीबीला इलेक्ट्रॉनिक घटक जोडण्यासाठी केला जातो. पेस्ट धातूचे कण आणि फ्लक्सपासून बनलेली असते जी पेस्टच्या स्वरूपात मिसळली जाते. सोल्डर पेस्ट ओलावा शोषून घेत असल्याने, वापरण्यापूर्वी पेस्ट सुकणे महत्वाचे आहे. गरम ओव्हन प्रयोगशाळा सोल्डर पेस्टमधून पाणी काढून टाकते, हे सुनिश्चित करते की ते योग्यरित्या चिकटते आणि कमकुवत सोल्डर सांधे होत नाही.
जास्त आर्द्रतेमुळे इलेक्ट्रॉनिक घटक खराब होऊ शकतात किंवा कालांतराने ते खराब होऊ शकतात, शेवटी ते निरुपयोगी बनतात. आधुनिक इलेक्ट्रॉनिक्स उत्पादन उद्योगात हॉट एअर ओव्हन आवश्यक आहे. ही बेकिंग साधने उत्पादन प्रक्रियेदरम्यान घटकांमधील आर्द्रता काढून टाकून संभाव्य अपयश टाळण्यास कार्यक्षमतेने मदत करतात.
सामान्य ऑपरेशन टप्पे:
हीटिंग ओव्हन प्रयोगशाळेत ऑपरेशन प्रक्रिया येथे आहेत:
• ओव्हन आवश्यक तापमानाला गरम करा.
• साहित्य एका शेल्फवर ठेवा, त्यांच्यामध्ये काही अंतर ठेवण्याची खात्री करा
• डिजिटल डिस्प्लेवर तापमान आणि बेकिंगची वेळ सेट करा.
• बेकिंग प्रक्रियेदरम्यान तापमानाचे निरीक्षण करा.
• बेकिंगची वेळ पूर्ण झाल्यावर, ओव्हन आपोआप काम करणे थांबवते, कृपया सामग्री काढून टाकण्यापूर्वी थंड होऊ द्या
हे लक्षात घेणे महत्त्वाचे आहे की काही सामग्री उच्च तापमानास संवेदनशील असतात, त्यामुळे त्यांना नुकसान होऊ नये म्हणून शिफारस केलेले बेकिंग तापमान आणि वेळ पाळणे आवश्यक आहे. याव्यतिरिक्त, कोरड्या प्रक्रियेत आर्द्रता पुन्हा येऊ नये म्हणून भाजलेले पदार्थ कोरड्या वातावरणात साठवले पाहिजेत.
हीटिंग ओव्हन प्रयोगशाळा कशी कार्य करते?
बेकिंग प्रक्रियेदरम्यान, हीटर हवा गरम करतो आणि परिसंचरण पंखा संपूर्ण कोरडे चेंबरमध्ये गरम हवा फिरवतो. जसजसे गरम हवा फिरते तसतसे ते बेक केलेल्या उत्पादनांमधून पाणी शोषून घेते. आर्द्रतेने भरलेली हवा नंतर वायुवीजन प्रणालीद्वारे संपली जाते आणि कोरडी गरम हवा कोरडे होण्याची प्रक्रिया सुरू ठेवण्यासाठी पुन्हा प्रसारित केली जाते. सेटिंग तापमान प्राप्त होईपर्यंत या चक्राची पुनरावृत्ती करा.
सारांश, गरम ओव्हन प्रयोगशाळा नियंत्रित वातावरण तयार करते, या ओव्हनमध्ये नमुने किंवा साहित्य लावले जाते, ज्यामुळे ओलावा काढून टाकला जातो. तंतोतंत तापमान नियंत्रण, अगदी उष्णता वितरण आणि चेंबरमधील नियंत्रित वातावरणामुळे ते विविध प्रयोगशाळा, संशोधन आणि औद्योगिक अनुप्रयोगांसाठी योग्य बनतात.
