इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर फॅब्रिकेशनमध्ये, प्रक्रियेची अखंडता पुनरावृत्ती करण्यायोग्य ताण स्क्रीनिंगवर अवलंबून असते. अपर्यावरण चाचणी कक्षकेवळ एक बंदिस्त नाही; मिशन-क्रिटिकल डिप्लॉयमेंटसाठी घटक पात्र होण्यापूर्वी हा अंतिम लवाद असतो. मान्यताप्राप्त प्रयोगशाळा आणि जागतिक उत्पादक हे ओळखतात की थर्मल सायकलिंग, आर्द्रता सहनशक्ती आणि स्थिर-स्थितीतील हवामान चाचण्यांनी अतुलनीय निष्ठा प्रदान केली पाहिजे. अगदी अंशात्मक विचलन- उघड्या डोळ्यांना न दिसणारे- सुप्त दोषांवर मुखवटा घालू शकतात किंवा उत्पादनाच्या मजबूतपणाचे रेटिंग चुकीच्या पद्धतीने वाढवू शकतात. हा लेख वर्तमान आव्हाने, मेट्रोलॉजिकल रणनीती आणि अभियांत्रिकी तत्त्वज्ञानाचे विच्छेदन करतो जे मानक हवामान प्रणालीला विश्वासार्ह गुणवत्ता भागीदारामध्ये बदलते.
सेमीकंडक्टर पॅकेजिंग, मुद्रित सर्किट बोर्ड असेंब्ली आणि MEMS उपकरणे तापमान ग्रेडियंटला अतिसंवेदनशील प्रतिसाद देतात. जेव्हा चाचणी कक्ष अवकाशीय नॉन-एकरूपता प्रदर्शित करतो, तेव्हा कार्यरत व्हॉल्यूममधील भिन्न झोन वेगवेगळ्या तणाव पातळीचा अनुभव घेतात. परिणामी, बॅचमध्ये विरोधाभासी अपयश दर मिळू शकतात. ऑटोमोटिव्ह-ग्रेड IC किंवा एरोस्पेस इलेक्ट्रॉनिक्ससाठी, अशी अस्पष्टता अस्वीकार्य आहे. त्यामुळे इंडस्ट्री अशा चेंबर्सची मागणी करते जे लोड घनता किंवा सभोवतालच्या चढउतारांकडे दुर्लक्ष करून प्रत्येक शेल्फमध्ये एकसंधता राखतात.
बहुतेक खरेदी तपशील संदर्भ MIL-STD-810, JESD22, किंवा IEC 60068-2. तथापि, केवळ अनुपालन आंतर-प्रयोगशाळा पुनरुत्पादनक्षमतेची हमी देत नाही. अपर्यावरण चाचणी कक्षराष्ट्रीय मेट्रोलॉजी इन्स्टिट्यूटच्या संदर्भ मानकांविरुद्ध कॅलिब्रेट केलेले अनिश्चिततेची एक दस्तऐवजीकरण साखळी प्रदान करते. ही शोधक्षमता अभियंत्यांना मापन कलाकृतींपासून प्रक्रिया-प्रेरित अपयश वेगळे करण्यास सक्षम करते. त्याशिवाय, एका चेंबरमधून उत्तीर्ण झालेला निकाल दुसऱ्या सुविधेकडे हस्तांतरित केल्यावर अयशस्वी परिणाम होऊ शकतो-उत्पादन लाँच होण्यास विलंब होतो आणि ग्राहकांचा आत्मविश्वास कमी होतो.
पारंपारिक वार्षिक कॅलिब्रेशन सायकल हा एक प्रारंभिक बिंदू आहे, पूर्ण हमी नाही. दररोज एकापेक्षा जास्त थर्मल सायकल चालवणाऱ्या चेंबर्ससाठी - सेमीकंडक्टर पात्रता प्रयोगशाळांमध्ये वैशिष्ट्यपूर्ण - ड्रिफ्ट काही महिन्यांत प्रकट होऊ शकते. त्यामुळे आघाडीचे उत्पादक जोखीम-आधारित रिकॅलिब्रेशन वेळापत्रक, चेंबर वापराचे तास, रॅम्प दर आणि ऐतिहासिक ड्रिफ्ट रेकॉर्डचा अवलंब करतात. हा डायनॅमिक दृष्टीकोन चाचणीची अखंडता जपून खोटे सकारात्मक कमी करतो.
आयनिक स्थलांतर, गंज संवेदनाक्षमता आणि पॉलिमर डिलेमिनेशनवर आर्द्रतेचा प्रभाव गहन आहे. तरीही अनेक अभियंते केवळ कोरड्या बल्बच्या तापमानावर लक्ष केंद्रित करतात, ओले बल्ब किंवा दव-बिंदू अचूकतेकडे दुर्लक्ष करतात. उच्च-कार्यक्षमतापर्यावरण चाचणी कक्षक्रॉस-हस्तक्षेपाशिवाय दोन्ही पॅरामीटर्स सिंक्रोनाइझ करणे आवश्यक आहे. कमी दव बिंदूंवर - गोठण्याच्या खाली - अगदी ट्रेस फ्रॉस्ट फॉर्मेशन चेंबर सायक्रोमेट्रिक्स बदलते. प्रगत चेंबर्स सेटपॉईंट निष्ठा राखण्यासाठी गरम नमुना पाहण्यासाठी खिडक्या, वाफ-जनरेटर PID लूप आणि रिअल-टाइम आर्द्रता भरपाई अल्गोरिदम वापरतात.
खालील तक्त्यामध्ये गंभीर गुणधर्मांचा सारांश दिलेला आहे जो मूलभूत-परिशुद्धता-ग्रेड थर्मल चेंबर्सपासून वेगळे करतो. लक्षात घ्या की निरपेक्ष संख्यात्मक थ्रेशोल्ड अनुप्रयोगानुसार बदलतात, परंतु दिशात्मक महत्त्व सार्वत्रिक आहे.
| विशेषता | जनरल-पर्पज चेंबर | प्रेसिजन सेमीकंडक्टर चेंबर |
|---|---|---|
| तापमान एकसारखेपणा (पूर्ण खंड) | शेल्फ् 'चे अव रुप वर मध्यम ग्रेडियंट | सक्रिय हवा संतुलनासह अपवादात्मक एकजिनसीपणा |
| कमी दव बिंदूवर आर्द्रता स्थिरता | संक्षेपण वाहून जाण्यास संवेदनाक्षम | स्थिर ड्राय-एअर पर्ज + ड्युअल सेन्सर फीडबॅक |
| दरवाजा उघडल्यानंतर पुनर्प्राप्ती | विस्तारित ओव्हरशूट / अंडरशूट | ॲडॉप्टिव्ह लॉजिकसह रॅपिड पीआयडी रिट्यूनिंग |
| दीर्घकालीन डेटा लॉगिंग | मूलभूत अंतराल रेकॉर्डिंग | सुरक्षित, ऑडिट-ट्रेल अनुरूप स्टोरेज |
याची खात्री करण्यासाठी अपर्यावरण चाचणी कक्षअनेक महिन्यांच्या प्रचंड वापरानंतरही त्याच्या फॅक्टरी कॅलिब्रेशनसाठी सत्य राहते, उत्पादकांनी स्वयं-निदान वैशिष्ट्ये एकत्रित करणे आवश्यक आहे. स्वयंचलित अंतर्गत संदर्भ सेन्सर, स्वतंत्र मापन सर्किट्सच्या विरूद्ध क्रॉस-चेक केलेले, लवकर प्रवाह शोधतात. नियमित फ्रंट-पॅनल पडताळणी दिनचर्येसह एकत्रित केल्यावर, या प्रणाली एका चाचणी निकालाशी तडजोड होण्यापूर्वी ऑपरेटरना सतर्क करतात. शिवाय, हीटेड प्रोब तंत्रज्ञानासह सॉलिड-स्टेट आर्द्रता सेन्सर पारंपारिक कॅपेसिटिव्ह सेन्सर्सचे हिस्टेरेसिस दूर करतात, कमी ते उच्च आर्द्रतेच्या संक्रमणाची पुनरावृत्ती करण्याची हमी देतात.
पारंपारिक टॉप-टू-बॉटम एअरफ्लो डिझाइन अनेकदा चेंबरच्या कोपऱ्यांजवळ तापमान ग्रेडियंट तयार करतात. प्रगत सोल्यूशन्स समायोज्य बाफल्ससह स्पर्शिक पंखे वापरतात, क्षैतिज हवेचा पडदा तयार करतात जो प्रत्येक शेल्फवर एकसमानपणे स्वीप करतो. हे आर्किटेक्चर घनतेने पॅक केलेल्या इलेक्ट्रॉनिक घटकांपासून स्वयं-उष्णतेचे प्रभाव कमी करते, बर्न-इन किंवा उच्च-शक्ती चाचणीसाठी एक महत्त्वपूर्ण फायदा. सेमीकंडक्टर फॅब्स चालत असलेल्या अपयशाच्या विश्लेषणासाठी, एकसमान वायुप्रवाह हे सुनिश्चित करते की चाचणी अंतर्गत उपकरण, चेंबरच्या फ्लुइड डायनॅमिक्सवर नाही, पास/अयशस्वी परिणाम ठरवते.
स्पेसिफिकेशन्स आणि ब्रोशर्स प्रारंभिक मार्गदर्शन प्रदान करतात, वास्तविक भिन्नता प्रतिष्ठापनोत्तर समर्थन आणि अभियांत्रिकी तत्त्वज्ञानामध्ये असते. कॅलिब्रेशनला एक-वेळचा चेकबॉक्स इव्हेंट मानणारा निर्माता अखेरीस ड्रिफ्टिंग डेटा वितरीत करेल. याउलट, एक समर्पित पुरवठादार प्रवेशयोग्य सेन्सर पोर्ट, ऑन-साइट समायोजन प्रोटोकॉल आणि पारदर्शक अनिश्चितता बजेटसह चेंबर्स डिझाइन करतो. इलेक्ट्रॉनिक्स उद्योगासाठी—जेथे प्रत्येक पात्रता चक्र आर्थिक आणि सुरक्षितता परिणाम धारण करते—ची निवडपर्यावरण चाचणी कक्षवर्षानुवर्षे ब्रँड प्रतिष्ठा प्रभावित करते.

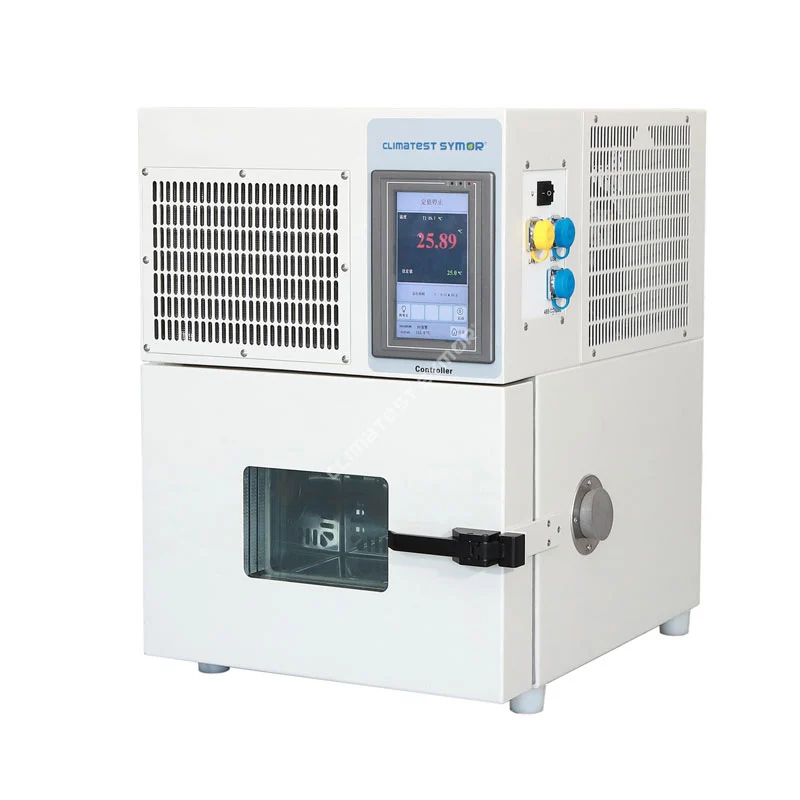

सिमोर इन्स्ट्रुमेंट इक्विपमेंट कं, लितापमान आणि आर्द्रता नियंत्रण तंत्रज्ञानामध्ये माहिर आहे, जे इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर उत्पादनासाठी अनुकूल हवामान चाचणी कक्ष आणि ड्राय कॅबिनेट ऑफर करते. क्लायमेटेस्ट सिमोर® ब्रँड अंतर्गत, प्रत्येक चेंबरमध्ये बारीकसारीक फॅक्टरी कॅलिब्रेशन केले जाते, जे संपूर्ण वर्षाच्या ऑपरेशनल स्ट्रेसचे अनुकरण करणाऱ्या संदर्भ मानकांविरुद्ध प्रमाणित केले जाते. अभियांत्रिकी कार्यसंघ कार्यरत व्हॉल्यूमच्या आयामी स्थिरतेला प्राधान्य देते, थर्मल गळती आणि बाष्प स्थलांतर कमी करते. अनेक साइट्सवर सातत्यपूर्ण परिणाम आवश्यक असलेल्या प्रयोगशाळांसाठी, सिमोर चेंबर्स हस्तांतरणीय डेटा वितरीत करतात—कोणतेही पुनर्कॅलिब्रेशन आश्चर्य नाही, कोणतीही अस्पष्टीकृत बॅच विसंगती नाही.
कंपनी पूर्णपणे ओळखते की मान्यताप्राप्त लॅब आणि फॉर्च्यून 500 उत्पादकांसाठी, चाचणी परिणाम बंधनकारक वचनाचे प्रतिनिधित्व करतात. अंशात्मक विचलन-कंट्रोल स्क्रीनवर क्वचितच शोधता येण्याजोगे-उत्पादन व्हॉल्यूम उत्पादनाकडे जाते की पुन्हा डिझाइनवर परत येते हे निर्धारित करू शकते. त्यामुळे, सिमोर कारखाना सोडण्यापूर्वी प्रत्येक क्लायमेटिक चेंबर आणि ड्राय स्टोरेज कॅबिनेट काळजीपूर्वक कॅलिब्रेट करते, हे सुनिश्चित करते की विस्तारित वापरानंतर, त्याचा डेटा पहिल्या दिवसाप्रमाणेच अचूक राहील. ही वचनबद्धता NetDry® ड्राय कॅबिनेट लाइनपर्यंत विस्तारित आहे, अति-कमी आर्द्रता स्टोरेज प्रदान करते जे थर्मल सायकलिंग वर्कफ्लोला पूरक आहे. मजबूत हवा वितरण, ड्रिफ्ट-प्रतिरोधक सेन्सर्स आणि दस्तऐवजीकरण ट्रेसेबिलिटी एकत्रित करून, Symor Instrument Equipment Co., Ltd ग्राहकांना आवर्ती मेट्रोलॉजी अनिश्चिततेशिवाय उत्पादन गुणवत्ता वाढविण्यात मदत करते.
विश्वासार्हता अभियांत्रिकी "पुरेसे जवळ" सहन करत नाही. सेमीकंडक्टर उद्योगाच्या मार्गक्रमणासाठी - बारीक लिथोग्राफी, उच्च उर्जा घनता आणि विस्तारित ऑपरेशनल जीवनकाल - मागणी करतेपर्यावरण चाचणी कक्षजे मोजमाप मानक म्हणून वागते, चल नाही. ऍप्लिकेशनमध्ये प्रवेगक जीवन चाचणी, तापमान सायकलिंग किंवा ओलसर उष्णता स्थिर-स्थिती यांचा समावेश असला तरीही, मूलभूत तत्त्व राहते: जेव्हा चेंबरची अनिश्चितता ओळखली जाते आणि नियंत्रित असते तेव्हाच चाचणी परिणाम कृती करण्यायोग्य असतात. डिझाईनपासून फॅक्टरी स्वीकृती चाचणीपर्यंत कॅलिब्रेशन विचार एम्बेड करणारे उत्पादक अखेरीस अभियंत्यांना त्यांच्या डेटावर विश्वास ठेवण्यास सक्षम करतात, अंतिम-वापरकर्त्याच्या सुरक्षिततेचे संरक्षण करताना नवकल्पना वाढवतात.
