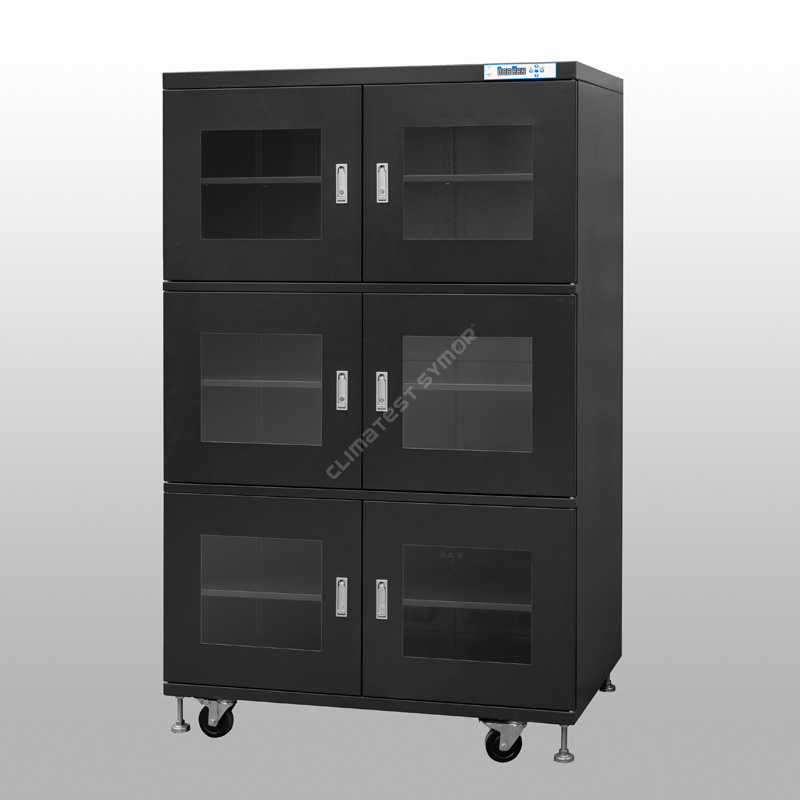

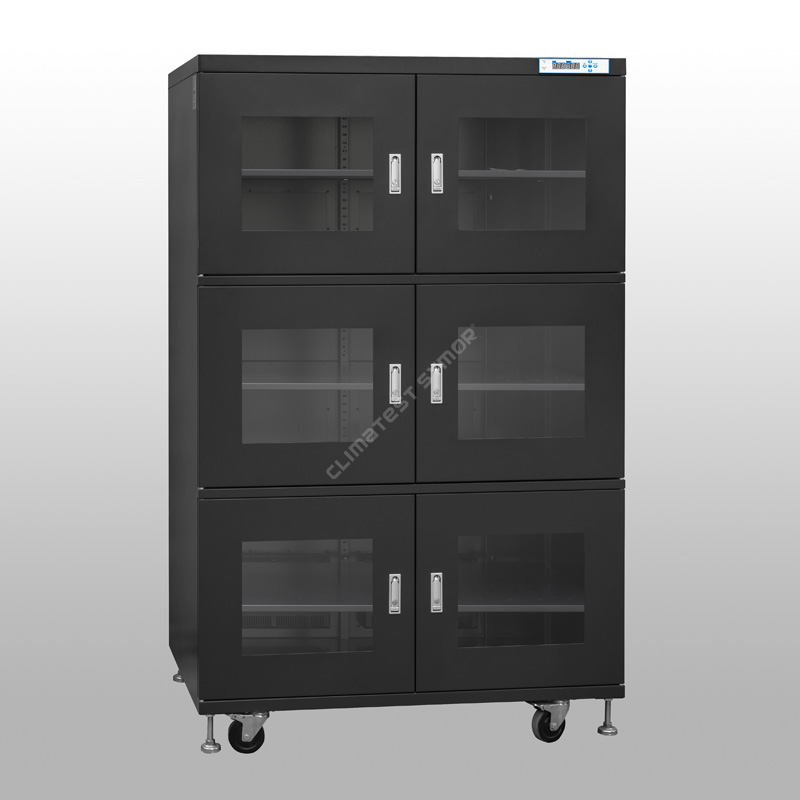

1% RH ड्राय कॅबिनेट खाली

वर्णन

1% RH ड्राय कॅबिनेट एसएमटी उत्पादन लाइनसाठी अत्यंत कमी आर्द्रता संचयन प्रदान करते. सर्वात प्रगत dehumidifying तंत्रज्ञान वापरून, कॅबिनेट एक अत्यंत कोरडे वातावरण तयार करते जे ओलावा-संवेदनशील घटकांमध्ये "पॉपकॉर्न प्रभाव" प्रतिबंधित करते, त्यांच्या वापरण्यायोग्य मजल्यावरील आयुष्य वाढवते आणि महाग नायट्रोजन किंवा वारंवार उच्च-तापमान बेकिंगची आवश्यकता दूर करते.

1% RH ड्राय कॅबिनेटच्या खाली: तपशील

1% RH ड्राय कॅबिनेटच्या खाली: वैशिष्ट्य

▸सापेक्ष आर्द्रता: <1% RH, MSL 4, 5, 5a, आणि 6 साठी अल्ट्रा-कमी आर्द्रता स्टोरेज सोल्यूशन ऑफर करते.

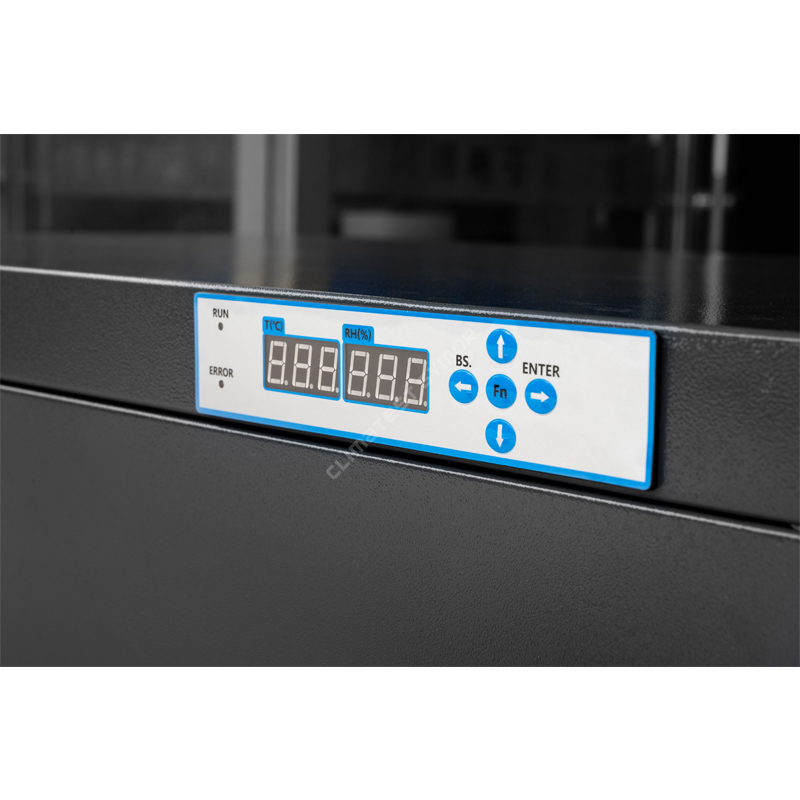

▸डिजिटल डिस्प्ले: मायक्रो कॉम्प्युटर-नियंत्रित LED HD डिस्प्ले, वापरकर्ता-अनुकूल RH सेटिंग, रिअल-टाइम मॉनिटरिंग.

▸ESD-सुरक्षित: पृष्ठभाग विरोधी स्थिर प्रतिकार 10⁵–10⁹ Ω.

▸ समायोज्य शेल्फ् 'चे अव रुप: उंची समायोज्य, विविध आकाराच्या घटकांना पुरविणारे.

▸मेमरी फंक्शन: पॉवर आउटेज नंतर रीसेट करण्याची आवश्यकता नाही.

▸ऊर्जा कार्यक्षम: उच्च प्रभावी आर्द्रता नियंत्रण राखून ऊर्जा-बचत.

dehumidify कसे?

1% पेक्षा कमी RH ड्राय कॅबिनेटचे डिह्युमिडिफायिंग तत्व म्हणजे "आण्विक चाळणी + चक्रीय पुनरुत्पादनाद्वारे भौतिक शोषण" (सर्वात विश्वासार्ह पद्धत), सामान्य TE कूलिंग ड्राय कॅबिनेट अशा अति-कमी आर्द्रतेच्या पातळीपर्यंत पोहोचू शकत नाही.

शोषण प्रक्रिया: आण्विक चाळणीचा वापर कॅबिनेटमध्ये शोषक सामग्री म्हणून केला जातो; या चाळणींमध्ये नॅनोस्केल मायक्रोपोरेसचे एक विशाल जाळे आहे जे हवेतील पाण्याचे रेणू शोषून घेतात - जसे की स्पंज पाणी शोषून घेतात. पंखा कोरड्या युनिट्समध्ये दमट हवा खेचतो, जिथे पाण्याचे रेणू भौतिक शोषून घेतात आणि वाळलेली हवा नंतर कॅबिनेटच्या आतील भागात परत येते.

पुनर्जन्मप्रक्रिया:एकदा आण्विक चाळणीने शोषण संपृक्तता गाठली की, शोषलेल्या पाण्याच्या रेणूंना पाण्याच्या वाफेमध्ये रूपांतरित करण्यासाठी प्रणाली आपोआप कमी-तापमानात गरम करणे सुरू करते, जे नंतर कॅबिनेटमधून बाहेर काढले जाते; आण्विक चाळणी त्यामुळे त्याची आर्द्रता शोषून घेण्याची क्षमता पुनर्संचयित करते.

अंतर्गत वातावरणाचे तंतोतंत नियंत्रण आणि निरीक्षण सुनिश्चित करण्यासाठी स्वित्झर्लंड-आयातित सापेक्ष आर्द्रता (RH) आणि तापमान सेन्सर्ससह 1% RH ड्राय कॅबिनेट प्रगत तंत्रज्ञानाचा अवलंब करतात, आर्द्रता सेन्सरची अचूकता +/-2% RH आहे. स्थिर, कमी-आर्द्रता वातावरण राखून, कोरड्या कॅबिनेट संवेदनशील वस्तूंना ओलावाच्या हानिकारक प्रभावांपासून प्रभावीपणे संरक्षित करतात.

एसएमटी इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंगमधील अर्ज

MSL 4, 5, 5A, आणि 6 प्रति IPC/JEDEC J-STD-033 मानके म्हणून वर्गीकृत ओलावा संवेदनशील उपकरणांसाठी (MSDs) 1% RH खाली कोरड्या कॅबिनेट आवश्यक आहेत:

▸प्राथमिक वापर प्रकरणे: "पॉपकॉर्न इफेक्ट" प्रतिबंधित करणे: रिफ्लो सोल्डरिंग दरम्यान (पीक तापमान ~260°C), प्लास्टिक IC पॅकेजेसमध्ये अडकलेला ओलावा वाफेवर वळतो, ज्यामुळे अंतर्गत क्रॅक आणि विघटन होते. अति-कमी आर्द्रता साठवण सोल्डरिंगपूर्वी ही आर्द्रता काढून टाकते.

▸मजल्यावरील जीवनाला विराम देणे: जेव्हा MSDs त्यांच्या सीलबंद ओलावा अडथळा बॅगमधून काढले जातात, तेव्हा त्यांचे "फ्लोर लाइफ" घड्याळ टिकू लागते. <1% RH कॅबिनेटमध्ये संग्रहित केल्याने या टाइमरला प्रभावीपणे विराम मिळतो, न वापरलेले घटक सुरक्षितपणे साठवले जाऊ शकतात आणि नंतर बेकिंगशिवाय पुन्हा वापरता येतात.

▸ ऑक्सिडेशन प्रतिबंधित करणे: अति-कोरडे वातावरण तांबे पॅड, सिल्व्हर फिनिश आणि सोल्डर करण्यायोग्य पृष्ठभागांचे ऑक्सिडेशन प्रतिबंधित करते - वर्षानुवर्षे सोल्डेबिलिटी टिकवून ठेवते

फ्लोअर लाइफ हा जास्तीत जास्त स्वीकार्य वेळेचा संदर्भ देतो जो MSD (ओलावा-संवेदनशील डिव्हाइस) त्याच्या ओलावा-अडथळा व्हॅक्यूम बॅगमधून काढून टाकल्यानंतर मानक कारखाना वातावरणात (≤30°C / 60% RH) राहू शकतो, तरीही प्लेसमेंट आणि रीफ्लो सोल्डरिंगसाठी सुरक्षित राहतो.

अर्ज करण्याची पद्धत: एकदा MSL लेव्हल 4-6 घटक त्यांच्या व्हॅक्यूम बॅगमधून काढून टाकल्यानंतर, जर माउंटिंग आणि रिफ्लो सोल्डरिंग प्रक्रिया निर्दिष्ट मजल्यावरील आयुष्यामध्ये पूर्ण झाल्या नाहीत, तर त्यांना ताबडतोब 1% पेक्षा कमी RH कोरड्या कॅबिनेटमध्ये ठेवणे आवश्यक आहे. <1% RH च्या या अति-कमी आर्द्रतेच्या वातावरणात, घटकांची आर्द्रता शोषण्याची प्रक्रिया प्रभावीपणे "विराम दिला जातो," आणि उर्वरित मजल्यावरील आयुष्य वापरणे थांबते, कोरड्या कॅबिनेटला प्री-बेकिंगची जाणीव होत नाही, जी थेट वापरासाठी लाईनवर लोड केली जाऊ शकते, ज्यामुळे उत्पादन कार्यक्षमतेत लक्षणीय वाढ होते.

रिअलटाइम आर्द्रता प्रोफाइल(सभोवतालची आर्द्रता 60% RH, भार नाही):

प्रत्येक वेळी 30 सेकंदांसाठी दरवाजा उघडणे, नंतर बंद करा:

दरवाजा न उघडता दीर्घकालीन स्टोरेज:

शिपिंगपूर्वी रिअलटाइम आर्द्रता मोजणे

आम्ही शिप आउट करण्यापूर्वी खालील 1% RH ड्राय कॅबिनेट पुन्हा मोजण्यासाठी उच्च-सुस्पष्टता रोट्रॉनिक्स हायग्रोमीटर वापरतो आणि कॅलिब्रेशन प्रमाणपत्र जारी करतो, आम्ही प्रत्येक कॅबिनेट काळजीपूर्वक डीबग करतो आणि ते ग्राहकांच्या हातात आल्यानंतर सर्वकाही चांगले चालले आहे याची खात्री करतो, ही देखील एक जबाबदारी आहे, गुणवत्ता नियंत्रणाविषयी सायमोरची चिंता आणि ग्राहकांच्या प्रतिक्रियांबद्दल आम्ही ग्राहकांच्या प्रतिक्रिया का विचार करतो पुन्हा ऑर्डर द्या.

कोरड्या कॅबिनेट आणि नायट्रोजन कॅबिनेटमधील फरक:

▸सुकवण्याच्या कॅबिनेटमध्ये आर्द्रीकरण करण्यासाठी कोरड्या युनिट्सचा वापर केला जातो, उपभोग्य वस्तू नाहीत, बदलू शकत नाहीत आणि ते ओलावा शोषून घेतात आणि ते आपोआप बाहेर टाकतात.

▸नायट्रोजन कॅबिनेट कमी-आर्द्रता आणि कमी-ऑक्सिजन पातळी स्टोरेज ऍप्लिकेशनपर्यंत पोहोचण्यासाठी नायट्रोजन शुद्धीकरण वापरतात, N2 वायू उपभोग्य आहे.

<1% आरएच ड्राय कॅबिनेट आवश्यक असलेले घटक:

▸ICs, BGAs, QFPs आणि MSL 5/6 सह सर्व SMD घटक

▸बेअर पीसीबी (ऑक्सिडेशन आणि आर्द्रता शोषण्यास प्रतिबंध करते)

▸3D प्रिंटर मेटल पावडर (हायग्रोस्कोपिक आणि प्रतिक्रियाशील)

उद्योग मानकांचे पालन

खाली 1% RH ड्राय कॅबिनेट पूर्ण करण्यासाठी किंवा त्यापेक्षा जास्त डिझाइन केलेले आहेत:

IPC/JEDEC J-STD-033            MSDs हाताळणे, पॅकिंग आणि स्टोरेज

IPC-1601                                  Storage and handling of PCBs

IEC 61340-5-1                        ESD नियंत्रण (ESD-सुरक्षित मॉडेलसाठी)

आमच्याकडून कोण खरेदी करतो?

Symor कमी-आर्द्रता नियंत्रित कॅबिनेट जागतिक-प्रसिद्ध सेमीकंडक्टर आणि इलेक्ट्रॉनिक उत्पादकांना विकते, जसे की मायक्रोन, एसटी इलेक्ट्रॉनिक्स, फीनिक्स सेमीकंडक्टर, आरईसी सोलर, विस्ट्रॉन, फॉक्सकॉन आणि स्टॅनफोर्ड, इलिनॉय, ईटीएच झुरिच सारख्या विद्यापीठांना........आमच्या कोरड्या कॅबिनेट ग्राहकांना मदत करतात:

▸ मुख्य वेदना बिंदूंवर लक्ष द्या: MSD (ओलावा-संवेदनशील उपकरण) व्यवस्थापनाच्या आव्हानांचे पूर्णपणे निराकरण करणे

▸खर्च कमी करा आणि एकत्रितपणे कार्यक्षमतेत सुधारणा करा: गुंतवणुकीवर लक्षणीय परतावा (ROI)

▸उत्पादनाची अपवादात्मक कामगिरी: स्थिर आणि विश्वसनीय आर्द्रता नियंत्रण तंत्रज्ञान

खाली 1% RH ड्राय कॅबिनेटबद्दल अधिक तपशीलांसाठी, कृपया आमच्या वेबसाइटला भेट द्याwww.climatetsymor.com, किंवा sales@climatetsymor.com वर ईमेल पाठवा. आम्ही तुम्हाला शक्य तितक्या लवकर उत्तर देऊ आणि शक्य सहकार्याचे स्वागत करू.
