कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेट 1% पेक्षा कमी पातळीवर कॅबिनेटमधील सापेक्ष आर्द्रता (RH) राखण्यास सक्षम असलेल्या औद्योगिक-श्रेणीच्या कोरडे साठवण उपकरणाचा संदर्भ देते.
मॉडेल: TDU1436AFD-4 Pro
क्षमता: 1436L
आर्द्रता:<1%RH
शेल्फ् 'चे अव रुप: 5pcs, उंची समायोज्य
रंग: गडद निळा, ESD सुरक्षित
आतील परिमाण: W1198*D682*H1723 MM प्रति लेयर
बाह्य परिमाण: W1200*D710*H1910 MM
वर्णन
<1% RH कमी आर्द्रता नियंत्रण कोरडे कॅबिनेट प्रामुख्याने उच्च आर्द्रता संवेदनशीलता पातळी (MSL) अंतर्गत वर्गीकृत इलेक्ट्रॉनिक घटकांसाठी डिझाइन केलेले आहेत—विशेषत: स्तर 4, 5, 5a, आणि 6. हे अति-कमी आर्द्रता स्टोरेज कॅबिनेट सातत्याने राखण्यास सक्षम आहेत, तेथे IP/JEC मानक <1% REC द्वारे आंतरराष्ट्रीय स्टोरेज वातावरण राखून ठेवतात. J-STD-033.
कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेट: तपशील
| मॉडेल | TDU1436BFD-6 |
| आतील परिमाण | W1198*D682*H1723 मिमी |
| बाह्य परिमाण | W1200*D710*H1910mm, कॅस्टरसह |
| पॅकिंग परिमाण | W1300*D800*H2100 MM |
| आर्द्रता श्रेणी | <1% RH |
| आर्द्रता अचूकता | ±2.0% |
| शेल्फ् 'चे अव रुप | 5pcs, उंची समायोज्य |
| ESD सुरक्षित कार्य | होय, १०५-१०९Ω |
| वीज वापर | सरासरी 32W/ता |
| वीज पुरवठा | AC110V-120V, 220V-240V, 50HZ/60HZ |
| निव्वळ वजन | 150KG |
| एकूण वजन | 205KG |
| सभोवतालचे तापमान | +5°C~ 35°C |
| अट | कोरड्या कॅबिनेटचे सर्वोत्तम कार्यप्रदर्शन वातावरण हे सभोवतालचे तापमान <25 डिग्री सेल्सियस आणि सापेक्ष आर्द्रता <60% आरएच आहे |
कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेट: वैशिष्ट्य
▸सापेक्ष आर्द्रता: <1% RH, MSL 4, 5, 5a, आणि 6 साठी अल्ट्रा-कमी आर्द्रता स्टोरेज सोल्यूशन ऑफर करते.

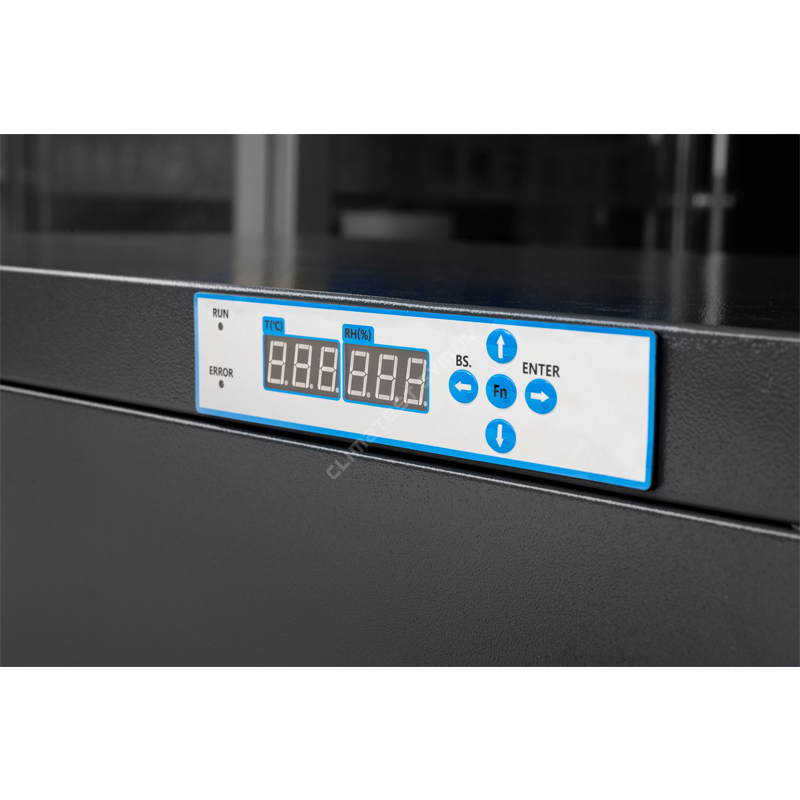

▸डिजिटल डिस्प्ले: मायक्रो कॉम्प्युटर-नियंत्रित LED HD डिस्प्ले, वापरकर्ता-अनुकूल RH सेटिंग, रिअल-टाइम मॉनिटरिंग.
▸ESD-सुरक्षित: पृष्ठभाग विरोधी स्थिर प्रतिकार 10⁵–10⁹ Ω.
▸ समायोज्य शेल्फ् 'चे अव रुप: उंची समायोज्य, विविध आकाराच्या घटकांना पुरविणारे.
▸मेमरी फंक्शन: पॉवर आउटेज नंतर रीसेट करण्याची आवश्यकता नाही.
▸ऊर्जा कार्यक्षम: उच्च प्रभावी आर्द्रता नियंत्रण राखून ऊर्जा-बचत.
dehumidify कसे?
<1%RH कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेटचे डिह्युमिडिफायिंग तत्त्व म्हणजे "आण्विक चाळणी + चक्रीय पुनरुत्पादनाद्वारे भौतिक शोषण" (सर्वात विश्वासार्ह पद्धत), सामान्य TE कूलिंग ड्राय कॅबिनेट अशा अति-कमी आर्द्रतेच्या पातळीपर्यंत पोहोचू शकत नाही.
शोषण प्रक्रिया: आण्विक चाळणीचा वापर कॅबिनेटमध्ये शोषक सामग्री म्हणून केला जातो; या चाळणींमध्ये नॅनोस्केल मायक्रोपोरेसचे एक विशाल जाळे आहे जे हवेतील पाण्याचे रेणू शोषून घेतात - जसे की स्पंज पाणी शोषून घेतात. पंखा कोरड्या युनिट्समध्ये दमट हवा खेचतो, जिथे पाण्याचे रेणू भौतिक शोषून घेतात आणि वाळलेली हवा नंतर कॅबिनेटच्या आतील भागात परत येते.
पुनर्जन्मप्रक्रिया:एकदा आण्विक चाळणीने शोषण संपृक्तता गाठली की, शोषलेल्या पाण्याच्या रेणूंना पाण्याच्या वाफेमध्ये रूपांतरित करण्यासाठी प्रणाली आपोआप कमी-तापमानात गरम करणे सुरू करते, जे नंतर कॅबिनेटमधून बाहेर काढले जाते; आण्विक चाळणी त्यामुळे त्याची आर्द्रता शोषून घेण्याची क्षमता पुनर्संचयित करते.
<1%RH कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेट प्रगत तंत्रज्ञानाचा अवलंब करतात, ज्यात स्वित्झर्लंड-इम्पोर्टेड रिलेटिव्ह आर्द्रता (RH) आणि तापमान सेन्सर समाविष्ट आहेत, अंतर्गत वातावरणाचे अचूक नियंत्रण आणि निरीक्षण सुनिश्चित करण्यासाठी, आर्द्रता सेन्सरची अचूकता +/-2% RH आहे. स्थिर, कमी-आर्द्रता वातावरण राखून, कोरड्या कॅबिनेट संवेदनशील वस्तूंना ओलावाच्या हानिकारक प्रभावांपासून, जसे की गंज, साचा आणि ऱ्हासापासून प्रभावीपणे संरक्षण करतात.
एसएमटी असेंब्लीमध्ये कमी आर्द्रता नियंत्रित कोरड्या कॅबिनेट
एसएमटी (सरफेस माउंट टेक्नॉलॉजी) उद्योगात, <1% आरएच ड्राय कॅबिनेटचा प्राथमिक वापर म्हणजे ओलावा संवेदनशील उपकरणे (MSDs) चे विशेष व्यवस्थापन आणि नियंत्रण, रीफ्लो सोल्डरिंगपूर्वी ते पूर्णपणे कोरडे राहतील याची खात्री करणे, ज्यामुळे "पॉपकॉर्न इफेक्ट" मुळे होणारे घटकांचे नुकसान टाळता येते.
|
सामान्य स्टोरेज |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
वातावरणातील ओलावा पॅकेजेसमध्ये प्रवेश करतो. |
गरम करताना, पाण्याच्या वाफेचा दाब वाढतो, ज्यामुळे डाय आणि राळ वेगळे होतात. |
पाण्याची वाफ गरम होण्याच्या खाली विस्तारत राहते, पॅकेजेस उडवते. |
पाण्याची वाफ पॅकेजेस तोडते, ज्यामुळे सूक्ष्म क्रॅकिंग होते. |
फ्लोअर लाइफ हा जास्तीत जास्त स्वीकार्य वेळेचा संदर्भ देतो जो MSD (ओलावा-संवेदनशील डिव्हाइस) त्याच्या ओलावा-अडथळा व्हॅक्यूम बॅगमधून काढून टाकल्यानंतर मानक कारखाना वातावरणात (≤30°C / 60% RH) राहू शकतो, तरीही प्लेसमेंट आणि रीफ्लो सोल्डरिंगसाठी सुरक्षित राहतो.
अर्ज करण्याची पद्धत: एकदा MSL लेव्हल 4-6 घटक त्यांच्या व्हॅक्यूम बॅगमधून काढून टाकल्यानंतर, जर माउंटिंग आणि रिफ्लो सोल्डरिंग प्रक्रिया निर्दिष्ट मजल्यावरील आयुष्यामध्ये पूर्ण झाल्या नाहीत, तर त्यांना ताबडतोब <1% RH ड्राय स्टोरेज कॅबिनेटमध्ये ठेवणे आवश्यक आहे. <1% RH च्या या अति-कमी आर्द्रतेच्या वातावरणात, घटकांची आर्द्रता शोषण्याची प्रक्रिया प्रभावीपणे "विराम दिला जातो," आणि उर्वरित मजल्यावरील आयुष्य वापरणे थांबते, कोरड्या कॅबिनेटला प्री-बेकिंगची जाणीव होत नाही, जी थेट वापरासाठी लाईनवर लोड केली जाऊ शकते, ज्यामुळे उत्पादन कार्यक्षमतेत लक्षणीय वाढ होते.
रिअलटाइम आर्द्रता प्रोफाइल(सभोवतालची आर्द्रता 60% RH, भार नाही):

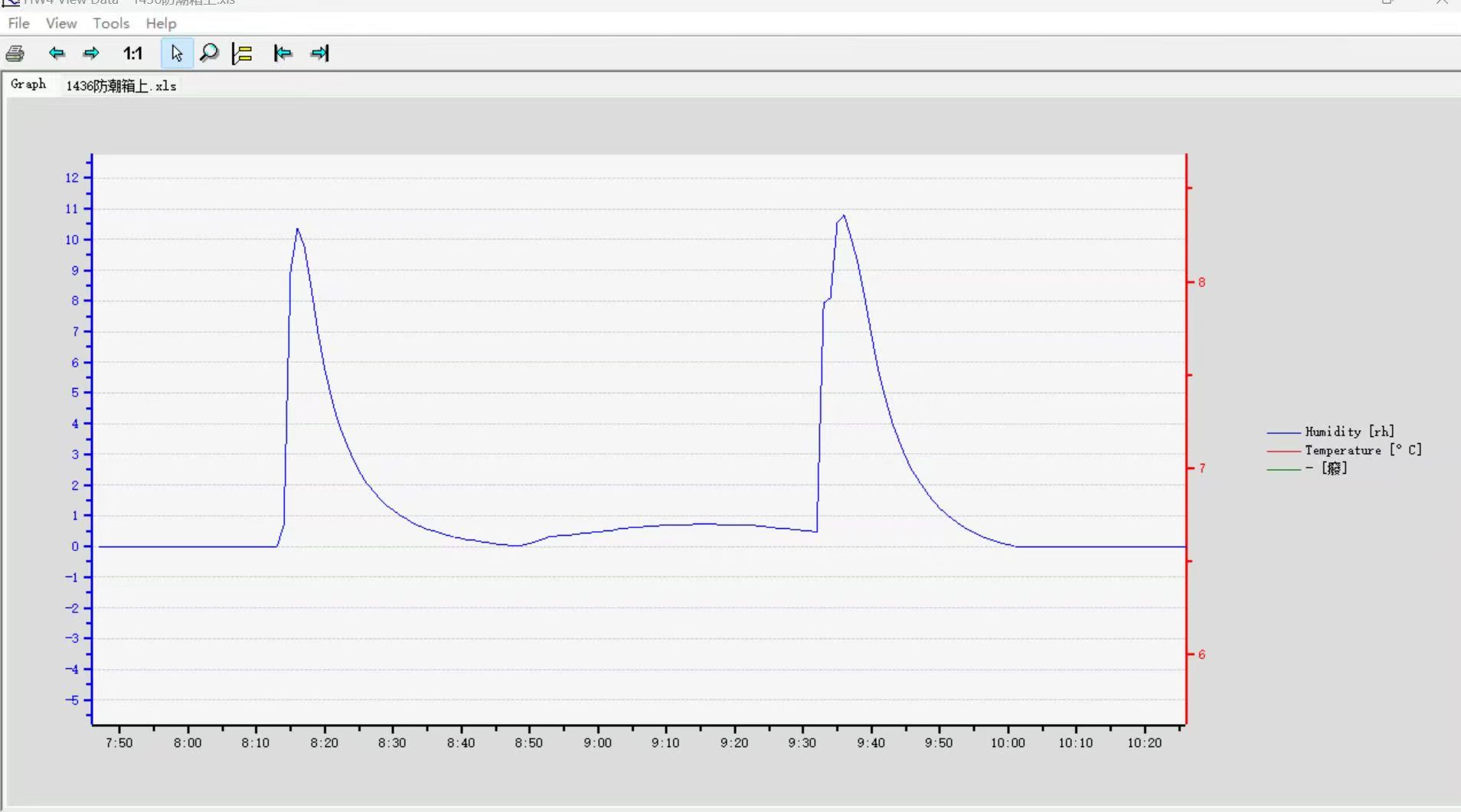

प्रत्येक वेळी 30 सेकंदांसाठी दरवाजा उघडणे, नंतर बंद करा:

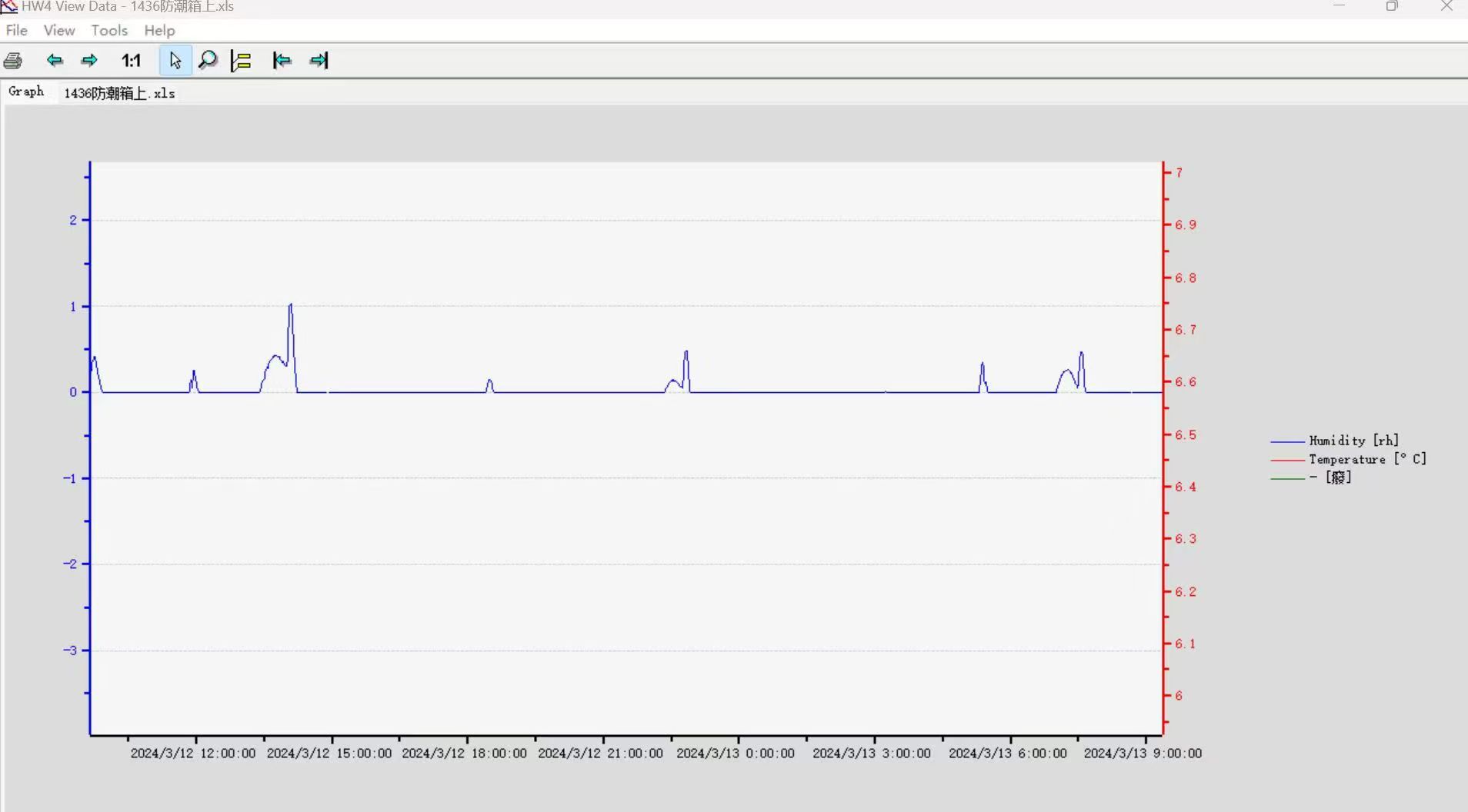

दरवाजा न उघडता दीर्घकालीन स्टोरेज:
शिपिंगपूर्वी रिअलटाइम आर्द्रता मोजणे
आम्ही शिप आउट करण्यापूर्वी <1% RH ड्राय कॅबिनेटचे पुन्हा मोजमाप करण्यासाठी उच्च-सुस्पष्टता रोट्रॉनिक्स हायग्रोमीटर वापरतो आणि कॅलिब्रेशन प्रमाणपत्र जारी करतो, आम्ही प्रत्येक कॅबिनेट काळजीपूर्वक डीबग करतो आणि ते ग्राहकांच्या हातात आल्यानंतर सर्व काही चांगले चालले आहे याची खात्री करतो, ही देखील एक जबाबदारी आहे, गुणवत्ता नियंत्रणाबद्दल सायमरची चिंता आणि ग्राहकांच्या प्रतिक्रियांचे कारण आम्ही आमच्या कोरड्या कॅबिनेटचा वापर करत आहोत. ऑर्डर
कमी आर्द्रता असलेल्या कोरड्या कॅबिनेट आणि नायट्रोजन कॅबिनेटमधील फरक:
▸कमी आर्द्रता सुकवणारे कॅबिनेट निर्जंतुकीकरण करण्यासाठी कोरड्या युनिट्सचा वापर करतात, उपभोग्य वस्तू नाहीत, बदलू शकत नाहीत आणि ते ओलावा शोषून घेतात आणि ते आपोआप बाहेरून सोडतात.
▸नायट्रोजन शुद्धीकरण कॅबिनेट कमी-आर्द्रता आणि कमी-ऑक्सिजन पातळी स्टोरेज ऍप्लिकेशनपर्यंत पोहोचण्यासाठी नायट्रोजन वायू वापरतात, N2 वायू उपभोग्य आहे.
<1% RH कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेट: अनुप्रयोग
▸ सेमीकंडक्टर आणि इलेक्ट्रॉनिक्स उत्पादन:
. वेफर्स/चिप्स/BGAs/PCBs: 2a ते 5a पर्यंत आर्द्रता संवेदनशीलता पातळी (MSL) असलेल्या ओलावा-संवेदनशील घटकांसाठी, सोल्डरिंग दरम्यान अंतर्गत आर्द्रतेच्या जलद बाष्पीकरणामुळे होणारा "पॉपकॉर्न प्रभाव" (अंतर्गत क्रॅकिंग) प्रतिबंधित करते.
. फोटोरेसिस्ट/फ्लक्सेस: ओलावा शोषून घेतल्यामुळे होणारी कार्यक्षमता कमी होण्यास प्रतिबंध करते.
▸ प्रिसिजन ऑप्टिक्स आणि इन्स्ट्रुमेंटेशन
. उच्च-परिशुद्धता लेन्स / लेपित ऑप्टिक्स / फायबर एंड फेस
1% पेक्षा कमी आरएच कमी आर्द्रता नियंत्रण कोरड्या कॅबिनेटबद्दल अधिक तपशीलांसाठी, कृपया आमच्या वेबसाइट www.climatestsymor.com ला भेट द्या किंवा sales@climatestsymor.com वर ईमेल पाठवा. आम्ही तुम्हाला शक्य तितक्या लवकर उत्तर देऊ आणि शक्य सहकार्याचे स्वागत करू.
