A लहान तापमान चाचणी चेंबरफ्लोअर-स्टँडिंग टेंपरेचर चेंबर सारखीच थर्मल स्ट्रेस स्क्रीनिंग क्षमता प्रदान करते, परंतु बेंचटॉपवर किंवा गर्दीच्या लॅबमध्ये बसणाऱ्या फूटप्रिंटमध्ये.
आव्हान हे आहे की "लहान" चा अर्थ "कमकुवत" असा होत नाही. कॉम्पॅक्ट मिनी टेंपरेचर टेस्ट चेंबर्स 1.5KW पेक्षा कमी पॉवर वापरताना 3°C ते 5°C प्रति मिनिट तापमान रॅम्प दर मिळवतात. हे मार्गदर्शक स्मॉल टेम्परेचर टेस्ट चेंबर स्पेसिफिकेशन्सचे संपूर्ण तांत्रिक बिघाड प्रदान करते, ज्यामध्ये कार्यप्रदर्शन तक्ते, यांत्रिक रचना आणि व्यावहारिक अनुप्रयोग सल्ला समाविष्ट आहे.
लहान तापमान चाचणी चेंबरचे मुख्य तांत्रिक तपशील मूल्यमापन करतानालहान तापमान चाचणी चेंबर, तुम्ही मार्केटिंग हायपवर अवलंबून राहू शकत नाही. व्यावसायिक ग्राहक डेटा विचारतात. खाली 12 लीटर ते 36 लीटर अंतर्गत व्हॉल्यूमपर्यंतच्या उच्च-कार्यक्षमता कॉम्पॅक्ट तापमान चाचणी कक्षांसाठी मानक तपशील आहेत - घटक-स्तरीय चाचणीसाठी सर्वात सामान्य आकार.
| पॅरामीटर | मानक श्रेणी | अभियांत्रिकी नोट |
| अंतर्गत खंड | 12L / 22L / 36L | 12L एकल पीसीबी किंवा बॅटरी सेल चाचणीसाठी अनुकूल आहे. 36L एकाच वेळी 3 पर्यंत ऑटोमोटिव्ह सेन्सर सामावून घेते. |
| अंतर्गत परिमाण (W x D x H) | 310×230×200 मिमी (12L) ते 400 x 300 x 300 मिमी (36L) | हवेचा प्रवाह राखण्यासाठी तुमचे उपकरण चाचणी अंतर्गत (DUT) अंतर्गत क्षेत्राच्या 2/3 पेक्षा जास्त व्यापत नाही याची खात्री करा. |
| बाह्य परिमाण (W x D x H) | 500×540×650 मिमी (12L) ते 640×730×920 मिमी (36L) | बहुतेक युनिट्स प्रयोगशाळेतील बेंच बसविण्यासाठी डिझाइन केलेले आहेत. |
| निव्वळ वजन | 60 किलो ते 90 किलो | तुमचे वर्कबेंच लोड रेटिंग सत्यापित करा. |
| अंतर्गत बांधकाम | SUS 304 स्टेनलेस स्टील | ऑक्सिडेशन प्रतिरोध प्रदान करते आणि सुलभ साफसफाईची परवानगी देते |
| बाह्य बांधकाम | पावडर-लेपित कोल्ड-रोल्ड स्टील | गंज प्रतिरोधक, स्थिर मालमत्ता |
तुमचा लहान तापमान चाचणी कक्ष IEC 60068-2-1 (कोल्ड) आणि IEC 60068-2-2 (कोरडी उष्णता) यांसारख्या आंतरराष्ट्रीय चाचणी मानकांची पूर्तता करतो की नाही हे या तक्त्यातील तपशील निर्धारित करतात.
| पॅरामीटर | मूल्य (मानक मॉडेल) | गंभीर अंतर्दृष्टी |
| तापमान श्रेणी | -40°C ते +130°C | -40°C मध्ये 95% व्यावसायिक इलेक्ट्रॉनिक्स चाचणी समाविष्ट आहे. |
| तापमान चढउतार | ± ०.५° से | एका सेन्सर पॉइंटवर अल्पकालीन स्थिरता मोजते. |
| तापमान एकसारखेपणा | <2.0°C (@9 पॉइंट) | भार नाही |
| गरम दर | 2.0-3.0°C/मिनिट सरासरी | -40°C ते +85°C |
| कूलिंग रेट | 1.0-2.0°C/मिनिट सरासरी | +85°C ते -40°C पर्यंत. कमी तापमानात कंप्रेसर विस्थापनाद्वारे मर्यादित. |
| तापमान रिझोल्यूशन | ०.१° से | एमईएमएस सेन्सर्स आणि ऑसीलेटर्सच्या स्थिरता चाचणीसाठी उच्च रिझोल्यूशन आवश्यक आहे. |
A लहान तापमान चाचणी चेंबरसाधारणपणे तुमच्या विद्यमान कार्यप्रवाह, डेटा प्रणाली आणि भौतिक वातावरणात एकत्रित केले जाते.

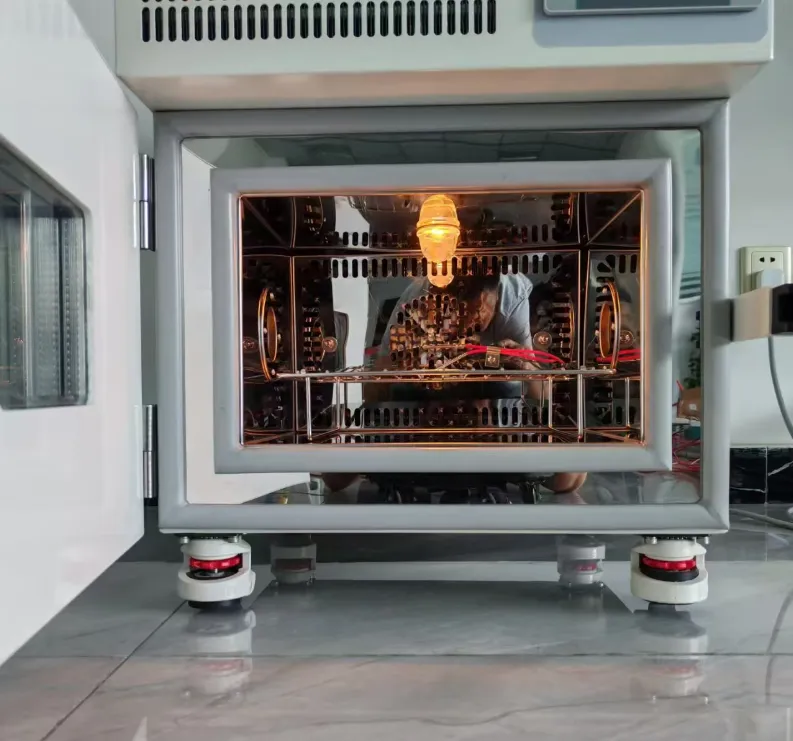

वायु परिसंचरण प्रणाली
सर्व आधुनिक कॉम्पॅक्ट चेंबर्स फोर्स-एअर कन्व्हेक्शन डिझाइन वापरतात. मागील भिंतीवर बसवलेला एक केंद्रापसारक पंखा पंख असलेल्या हीटर आणि बाष्पीभवन कॉइलमधून हवा खेचतो, नंतर छिद्रित बाजूच्या नलिकांद्वारे अनुलंब वितरित करतो. हवेचा वेग 1.5 m/s आणि 3.0 m/s दरम्यान असावा. उच्च वेग एकसमानता सुधारतात परंतु प्रोग्राम केलेल्या रॅम्प रेटपेक्षा लहान, हलके नमुने थंड करू शकतात.

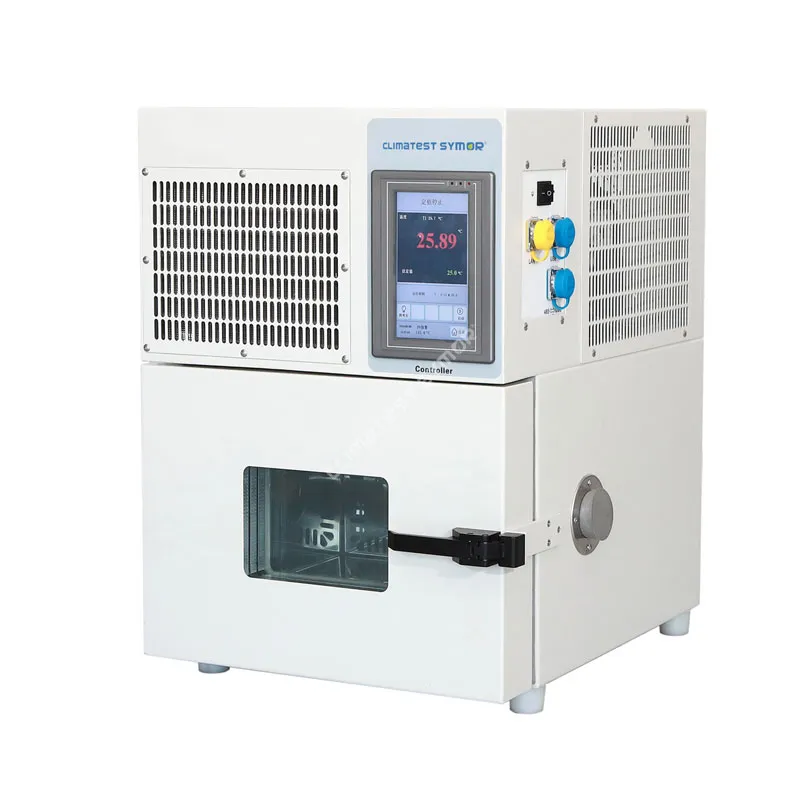

केबल पोर्ट आणि ॲक्सेसरीज
प्रत्येकलहान तापमान चाचणी चेंबरसाइड ऍक्सेस पोर्ट समाविष्ट करणे आवश्यक आहे. मानक व्यास 50 मिमी (2 इंच) आहे. पोर्टमध्ये सिलिकॉन रबर प्लगचा समावेश आहे जो चेंबर सील राखून ठेवतो आणि तारांना जाऊ देतो. समर्थित DUT साठी, केवळ केबल पोर्ट वापरा—केबलवरील दरवाजा कधीही बंद करू नका.

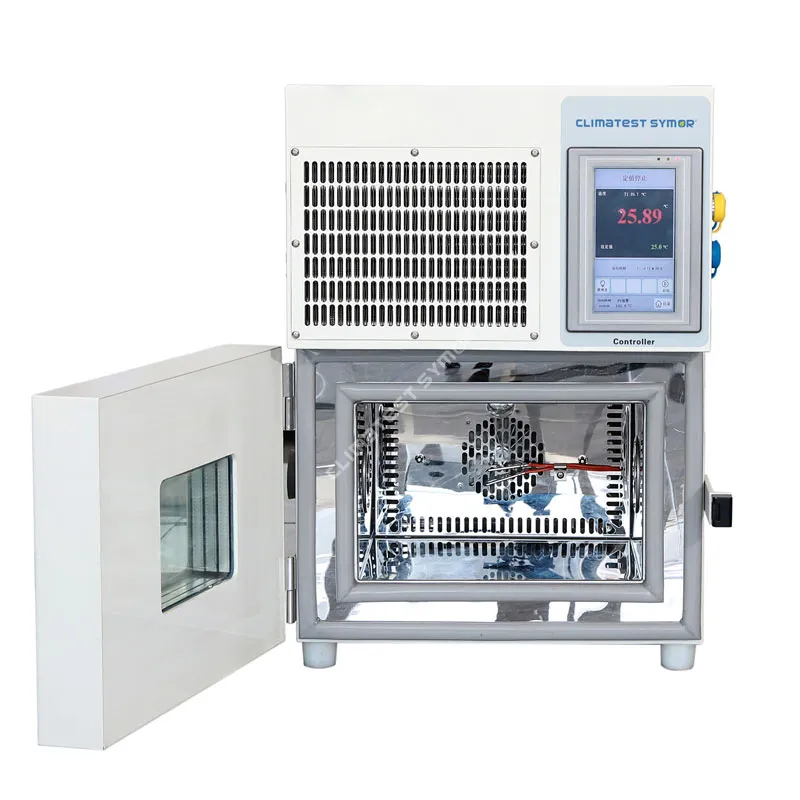

शेल्फ् 'चे अव रुप आणि लोड
मानक मिनी टेंप चेंबरमध्ये एक स्टेनलेस स्टील शेल्फ् 'चे अव रुप समाविष्ट आहे. कमाल शेल्फ् 'चे भार सामान्यत: 10 किलो ते 20 किलो पर्यंत असते, तळाच्या शेल्फला पूर्ण चेंबर क्षमतेसाठी रेट केले जाते.
खालील तीन प्रश्न प्रयोगशाळा व्यवस्थापक, दर्जेदार अभियंते आणि खरेदी तज्ञांद्वारे लहान तापमान चाचणी कक्ष निर्दिष्ट करताना वारंवार उद्भवलेल्या अभियांत्रिकी आणि ऑपरेशनल चिंता दर्शवतात.
1: माझ्या चाचणी नमुन्यांसाठी मी स्मॉल टेम्परेचर टेस्ट चेंबरचा योग्य आकार कसा मोजू शकतो?
तुम्ही हे सुनिश्चित केले पाहिजे की तुमच्या नमुन्याने अंतर्गत व्हॉल्यूमच्या दोन-तृतीयांशपेक्षा जास्त जागा व्यापलेली नाही आणि कोणताही नमुना कोणत्याही आतील भिंतीच्या 10 सेमीच्या आत नाही.
एक तृतीयांश नियम वायुप्रवाह गतिशीलतेवर आधारित आहे. उदाहरणार्थ, तुम्ही 36L स्मॉल टेम्परेचर टेस्ट चेंबर निवडल्यास, तुमच्या एकूण नमुन्याचे प्रमाण 24 लिटरपेक्षा जास्त नसावे. येथे चरण-दर-चरण गणना पद्धत आहे:
. तुमचे DUT परिमाण सेंटीमीटरमध्ये मोजा: लांबी x रुंदी x उंची.
. लिटरमध्ये सिंगल सॅम्पल व्हॉल्यूमची गणना करा: (L x W x H) / 1,000.
. एकूण नमुन्याचे प्रमाण मिळविण्यासाठी नमुन्यांच्या संख्येने गुणाकार करा.
याव्यतिरिक्त, हवेच्या अभिसरणासाठी क्लिअरन्स राखा. एअर रिटर्न प्लेनम सामान्यत: मागील भिंतीवर स्थित असतो. खूप उंच असलेल्या नमुन्यासह हे अवरोधित केल्याने मोठ्या तापमानाचा पूर्वाग्रह होईल. विश्वसनीय परिणामांसाठी, नेहमी पुरवलेल्या छिद्रित शेल्फ् 'चे अव रुप वापरा आणि चेंबरच्या मजल्यावर थेट नमुने स्टॅक करू नका.
2: मी माझ्या स्मॉल टेम्परेचर टेस्ट चेंबरवर तापमान एकरूपता चाचणी (मॅपिंग) कशी करू?
तुम्हाला किमान 9 PT100 सेन्सर्ससह कॅलिब्रेटेड मल्टी-चॅनल डेटा लॉगर आवश्यक असेल
येथे व्यावसायिक पद्धत आहे:
. 9 PT100 टेंप सेन्सर, ±0.3°C अचूकतेवर कॅलिब्रेट केलेले
. 50ms ते 1 सेकंद सॅम्पलिंग दरासह डेटा लॉगर
. चेंबर फिक्स्चर किंवा वायर रॅक (थर्मल वहन टाळण्यासाठी नॉन-मेटलिक)
चाचणी प्रक्रिया:
1.या ठिकाणी रिकाम्या चेंबरमध्ये 9 सेन्सर ठेवा:
. 8 कोपरे (प्रत्येक भिंतीच्या 50 मिमीच्या आत
. भौमितिक केंद्र
2. तुम्हाला आवश्यक असलेल्या तीन सेटपॉईंटवर चेंबर सेट करा: -40°C, +25°C, आणि +85°C
3. प्रत्येक सेटपॉईंटवर 30 मिनिटे स्थिरीकरण (भिजण्याची वेळ) परवानगी द्या.
4. प्रत्येक सेटपॉईंटवर 30 मिनिटांसाठी तापमान डेटा लॉग करा.
5.एकरूपतेची गणना करा: (9 पॉइंट्समध्ये सर्वाधिक तापमान नोंदवले गेले) वजा (9 पॉइंट्समध्ये नोंदवलेले सर्वात कमी तापमान).
उत्तीर्ण निकष: उच्च-गुणवत्तेसाठीलहान तापमान चाचणी चेंबर, एकसमानता ≤2.0°C असावी. तुमच्या चेंबरचे तापमान 3.0°C पेक्षा जास्त असल्यास, ब्लॉक केलेला पंखा, अयशस्वी हीटर किंवा कमी रेफ्रिजरंट चार्ज आहे का ते तपासा. ही चाचणी दरवर्षी आणि चेंबरच्या कोणत्याही पुनर्स्थापनेनंतर करा.
