Climatest Symor® SMT ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज प्रदान करते, पेटंट केलेल्या डिह्युमिडिफायिंग तंत्रज्ञानासह अत्याधुनिक उत्पादन प्रक्रिया, आम्हाला जगभरातील असंख्य ग्राहक जिंकण्यास मदत करते, Climatest Symor® स्पर्धात्मक किमतीसह उच्च श्रेणीचे SMT ड्राय कॅबिनेट आर्द्रता नियंत्रण संचयन वितरीत करते, प्रत्येक एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज दोन वर्षांच्या वॉरंटीसह येते.

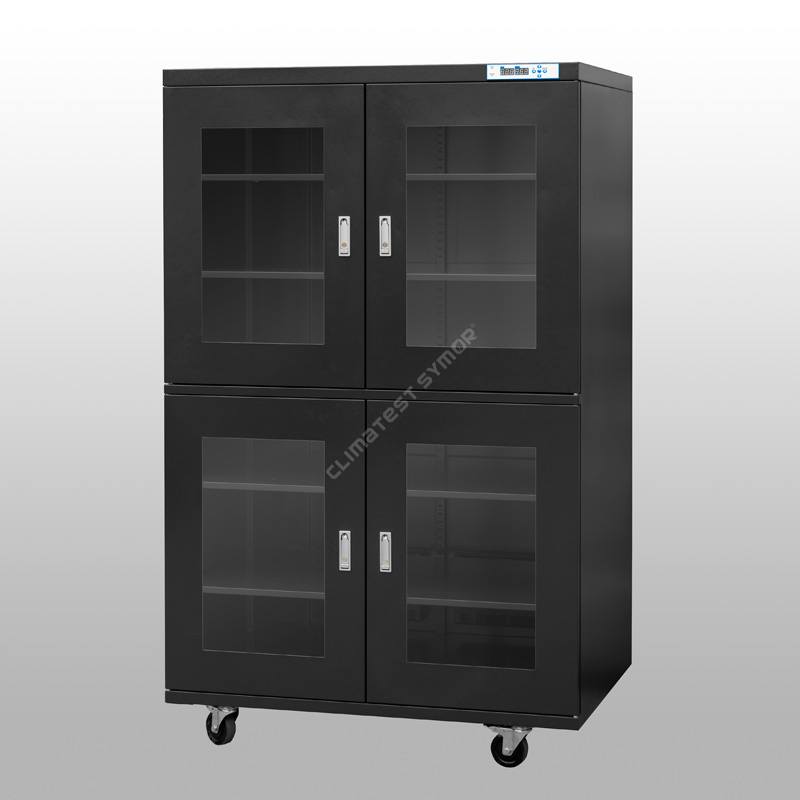

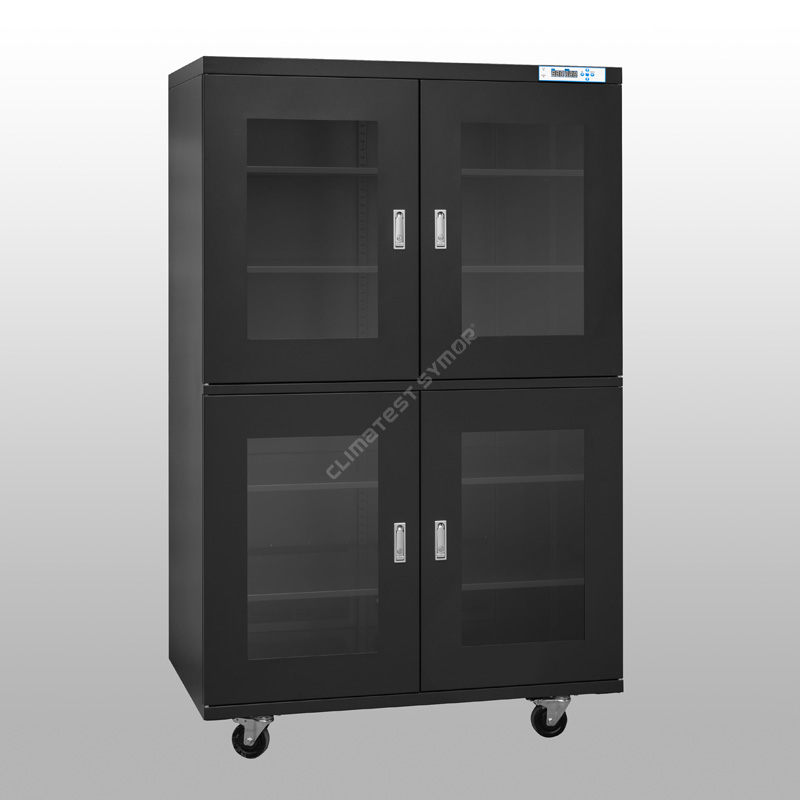

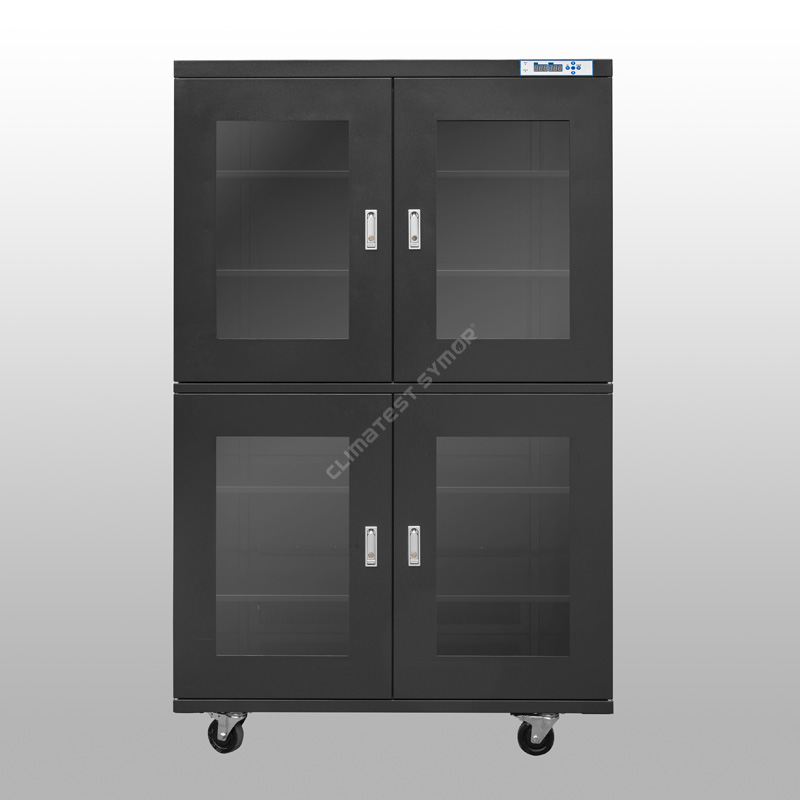

मॉडेल: TDC1436F-4
क्षमता: 1436L
आर्द्रता:<10%RH Automatic
पुनर्प्राप्ती वेळ: कमाल. दरवाजा उघडल्यानंतर 30 मिनिटे 30 सेकंद नंतर बंद. (अॅम्बियंट 25â 60% RH)
शेल्फ् 'चे अव रुप: 5 पीसी
रंग: गडद निळा, ESD सुरक्षित
अंतर्गत परिमाण: W1198*D682*H1723 MM
बाह्य परिमाण: W1200*D710*H1910 MM
वर्णन
क्लायमेटेस्ट सिमोर® एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज, एसएमटी घटक, पीसीबी बोर्ड, आयसी पॅकेजेस, एसएमडी टेप्स, रील आणि टेप्स, क्रिस्टल्स आणि ऑप्टिकल लेन्सच्या कमी आर्द्रतेच्या स्टोरेजसाठी योग्य, हे दीर्घकालीन <10% आरएच डीह्युमिडिफायिंग वातावरण प्रदान करते, हे एसएमटी कोरडे कॅबिनेट आर्द्रता नियंत्रण स्टोरेज IPC/JEDEC J-STD-033 मानकांचे पालन करते.
तपशील
F सह मोड#: ESD फंक्शन, गडद निळा रंग.
मोड# F शिवाय: ESD फंक्शन नाही, पांढरा रंग नाही
मॉडेल |
क्षमता |
आतील परिमाण (W×D×H,mm) |
बाह्य परिमाण (W×D×H,mm) |
सरासरी पॉवर (W) |
एकूण वजन (KG) |
कमाल लोड/शेल्फ (KG) |
TDC98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
TDC98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
TDC160 |
160L |
४४६*४२२*८४८ |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160L |
४४६*४२२*८४८ |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
8 |
57 |
50 |
TDC240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
8 |
57 |
50 |
TDC320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
8 |
95 |
80 |
TDC540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
8 |
95 |
80 |
TDC718 |
718L |
५९६*६८२*१७२३ |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718L |
५९६*६८२*१७२३ |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
वैशिष्ट्य
स्वित्झर्लंड मूळ आयात आर्द्रता आणि तापमान सेंसर स्वीकारतो.
-हे वापरात उच्च अचूकता सुनिश्चित करते, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजमध्ये मेमरी फंक्शन असते, पॉवर अयशस्वी झाल्यानंतर पुन्हा सेट करण्याची आवश्यकता नसते.
यूएसए ड्यूपॉन्ट ईएसडी पेंटिंगसह 1.2 मिमी जाडीच्या गॅल्वनाइज्ड स्टीलने बनविलेले.
-प्रबलित संरचना डिझाइन, उत्कृष्ट लोड-बेअरिंग, 18 पेंटिंग प्रक्रियेसह पृष्ठभाग उपचार, स्थिर प्रतिकार मूल्य 10 पूर्ण करते6 -108Ω, मजबूत गंज प्रतिकार सह.
· चांगल्या निरीक्षणासाठी ३.२ मिमी उच्च तीव्रतेची टेम्पर्ड ग्लास विंडो.

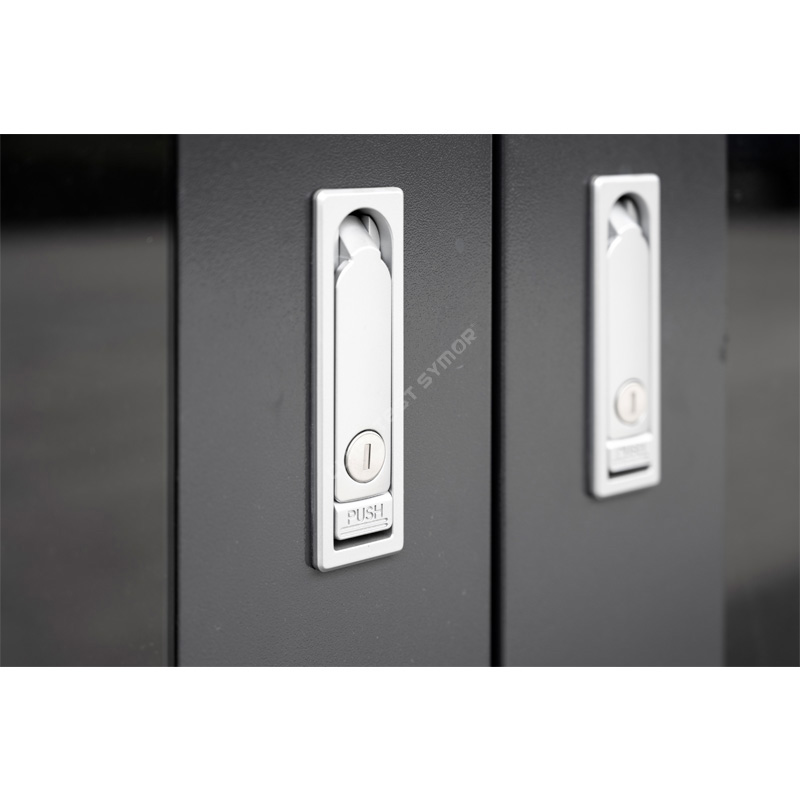

- फ्लॅट प्रेस झिंक अलॉय लॉक, परिपूर्ण हवा घट्टपणा आणि अँटी-थेफ्ट फंक्शनसह, हे एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज सीलिंग कामगिरी उत्कृष्ट आहे.
· मेमरी फंक्शनसह, पॉवर अयशस्वी झाल्यानंतर पुन्हा सेट करण्याची आवश्यकता नाही.
-एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज पॉवर बंद झाल्यानंतर शेवटचे सेटिंग मूल्य स्वयंचलितपणे लक्षात ठेवू शकते, पुन्हा सेट करण्याची आवश्यकता नाही.
· +15 वर्षे अंदाजित आयुर्मान असलेले शक्तिशाली ड्राय युनिट.
- एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज 4A आण्विक चाळणी ड्राय युनिटचा अवलंब करते, हे सर्वात प्रगत तंत्र आहे, ते स्वयंचलितपणे पुन्हा निर्माण केले जाऊ शकते, बदलण्याची आवश्यकता नाही.
· युनिव्हर्सल कॅस्टर तळाशी स्थापित, ESD सुरक्षित.
- एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजच्या तळाशी प्रबलित PU कॅस्टर स्थापित केले आहेत, सहज हलविण्यासाठी आणि थांबण्यासाठी ब्रेकसह पुढील दोन.
क्लायमेटेस्ट सिमोर काय आहे® एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज, ऑटो ड्राय बॉक्स?

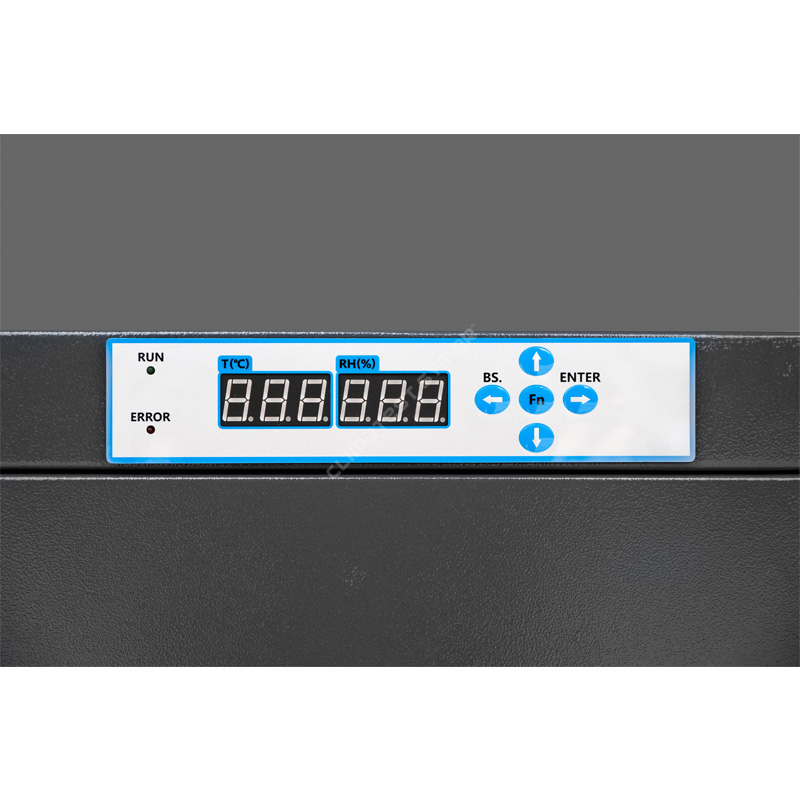

क्लायमेटेस्ट सिमोर® एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज, इलेक्ट्रॉनिक आर्द्रता नियंत्रण असलेले एक संलग्नक आहे जे आपोआप स्थिर सापेक्ष आर्द्रता (आरएच) मूल्य राखते, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज वेगवेगळ्या आकारात आणि आकारांमध्ये येते, ते <10% आरएच कमी आर्द्रता वातावरण ठेवू शकते विश्वासार्हपणे, अचूक RH नियंत्रणासह, फक्त तुमच्या वीज पुरवठ्याशी कनेक्ट करा आणि LED कंट्रोलरवर RH मूल्य सेट करा, ते आपोआप कार्य करेल.
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज एसएमटी उत्पादनावर कसा परिणाम करतात?
IC, BGA, PCB सारखे MSL घटक आर्द्रतेसाठी अतिशय संवेदनशील असतात, या घटकांना स्टोरेज वातावरणासाठी कठोर आवश्यकता असते, नागरी आर्द्रता-प्रूफ ड्राय बॉक्सच्या विपरीत, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज खूप कमी आर्द्रता मूल्यापर्यंत पोहोचू शकते, dehumidifying आणि पुनर्प्राप्ती गती अतिशय जलद आहे, संपूर्ण कॅबिनेट ESD सुरक्षित आहेत.
रिफ्लो प्रक्रियेदरम्यान, ट्रेस ओलावा IC पॅकेजेसमध्ये प्रवेश करतो, गरम केल्यामुळे आर्द्रतेचा दाब वाढतो, शोषलेला ओलावा आतमध्ये त्वरीत पसरतो, यामुळे अदृश्य नुकसान होते, जसे की वायरिंग निकामी होणे, पॉपकॉर्न आणि सूक्ष्म क्रॅकिंग, अगदी पृष्ठभागावर क्रॅक होणे, हे सुरुवातीच्या टप्प्यात दोष दिसणे सोपे नसते, तथापि, या अदृश्य, संभाव्य समस्या बाजारात येतात, त्यानंतर फॅकल्टी उत्पादने परत येतात आणि तक्रारी येतात.
सामान्य स्टोरेज |
रिफ्लो प्रक्रिया |
||
|
|
|
|
वातावरणातील ओलावा पॅकेजेसमध्ये प्रवेश करतो. |
गरम करताना, पाण्याच्या वाफेचा दाब वाढतो, ज्यामुळे डाय आणि राळ वेगळे होतात. |
पाण्याची वाफ गरम होण्याच्या खाली विस्तारत राहते, पॅकेजेस उडवते. |
पाण्याची वाफ पॅकेजेस तोडते, ज्यामुळे सूक्ष्म क्रॅकिंग होते. |
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज <10% आरएच राखू शकते, जे असेंब्ली प्रक्रियेदरम्यान अयोग्य स्टोरेजमुळे अयशस्वी होण्याचे जोखीम प्रभावीपणे दूर करते. IPC/JEDEC J-STD-033 मानक हाताळणी, पॅकिंग, शिपिंग आणि ओलावा वापरण्यासाठी मानक निर्दिष्ट करते. /रिफ्लो सेन्सिटिव्ह सरफेस माउंट डिव्हाइसेस.â, ओलावा संवेदनशील घटकांसाठी कमी आर्द्रता स्टोरेज आवश्यक आहे.
एसएमडी साठवण्यासाठी तुम्हाला एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजची आवश्यकता का आहे?
एमएसडी उपकरणे सामान्यत: एकात्मिक सर्किट असतात, विविध घटकांनी बनलेली असतात, हे घटक पेस्टद्वारे एकत्र केले जातात, यामुळे घटकांमध्ये अपरिहार्यपणे अंतर निर्माण होते, अंतर हे एमएसडी ओलसरपणाचे मुख्य घटक आहेत, ओलावा आत प्रवेश करेल आणि हळूहळू एसएमडीमध्ये प्रवेश करेल, जेव्हा प्रवेश पोहोचेल. काही प्रमाणात, SMD ओलसर होतो आणि अयशस्वी होतो.
एमएसडी कमी आर्द्रता स्टोरेज, एसएमडी कार्यशाळेचे आयुष्य नियंत्रित करण्याचे उद्दिष्ट आहे, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज एक प्रभावी स्टोरेज सोल्यूशन प्रदान करते, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज कामगिरी एसएमडी स्टोरेज प्रभाव निर्धारित करते, व्यावसायिक एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज कमी साध्य केले पाहिजे आर्द्रता, antistatic आणि जलद dehumidifying कार्ये.
एसएमडी पातळी आवश्यक आर्द्रता पातळी निर्धारित करते. सध्याच्या SMD स्तरामध्ये, सामान्यतः वापरलेली स्टोरेज आर्द्रता 20%, 10% आणि 5% RH आहे.
क्लायमेटेस्ट सिमोर® एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज स्वित्झर्लंड आयातित तापमानाचा अवलंब करतात. & RH सेन्सर, त्रुटी +/-2% RH आहे, उच्च सुस्पष्टता आणि उच्च स्थिरता, आर्द्रता समायोज्य आहे, हवा-घट्टपणा उत्कृष्ट आहे.
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजचा वापर
इलेक्ट्रॉनिक/सेमीकंडक्टर उत्पादन उद्योगात एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज आवश्यक आहे, ते यासाठी इष्टतम स्टोरेज उपाय आहे:
â» PCB असेंब्ली, IC चिप्स, LED, SMD, SMT, टेप आणि रील, प्रिंटेड वायरिंग बोर्ड(PWB), पॉलिमाइड फिल्म, फीडर.
â» कॅपेसिटर, सिरॅमिक भाग, कनेक्टर, स्विचेस, वेल्डिंग बार.
â» MSL घटक जे अंशतः एकत्र केले गेले आहेत.
â» ओलावा शोषून घेणारी सामग्री, जसे की इपॉक्सी, रेजिन्स, चिकटवता.
शिवाय, क्लीनरूममध्ये अत्यंत कठोर स्वच्छता आवश्यकता आहेत, मानक मॉडेल जुळत नाहीत, क्लायमेटेस्ट सिमोर® स्टेनलेस स्टील (SS) ड्राय कॅबिनेट आणि स्टेनलेस स्टील (SS) नायट्रोजन कॅबिनेट देखील पुरवते, दोन्ही ग्राहकांच्या विशिष्ट मागण्यांनुसार सानुकूलित केले जातात.
<10% RH मालिका dehumidifying गती:
दार 30 सेकंद उघडा आणि नंतर बंद करा, आर्द्रता 30 मिनिटांत <10% RH वर परत येईल, खाली वक्र पहा: (परिवेश 25 अंश से, आर्द्रता 60% RH)
इलेक्ट्रॉनिक घटक साठवण्याच्या सामान्य पद्धती कोणत्या आहेत?
1.ओलावा अडथळा पिशव्या
âपद्धत: ओलावा संवेदनशील घटक सीलबंद मॉइश्चर बॅरियर बॅगमध्ये पॅक केले जातात, आतमध्ये डेसिकंट्स आणि आर्द्रता इंडिकेटर कार (HIC) असतात, वापरकर्ते कारवरील ठिपक्यांचा रंग बदल तपासून सीलबंद पॅकेजमधील वातावरणातील आर्द्रता ओळखतात.
â गैरसोय: ओलावा अडथळा पिशव्या + आर्द्रता निर्देशक कार + डेसिकेंट + मॅन्युअल वर्क = उपभोग्य वस्तू, गळतीचा धोका, उच्च किंमत.
2.नायट्रोजन कॅबिनेट
âपद्धत: आर्द्रता संवेदनशील घटक नायट्रोजन प्युर्ज कॅबिनेट किंवा कॉम्प्रेस्ड एअरमध्ये कमी आर्द्रता स्टोरेज पूर्ण करण्यासाठी साठवले जातात.
â गैरसोय: नायट्रोजन भरणे = सतत N2 वापर, उच्च किंमत.
3.कमी आर्द्रता स्टोरेज कॅबिनेट
âपद्धत: ओलावा संवेदनशील घटक कमी आर्द्रतेच्या स्टोरेज कॅबिनेटमध्ये ठेवले जातात, फक्त प्लग इन करा, मशीन आपोआप काम करेल आणि खूप कमी आर्द्रतेपर्यंत पोहोचेल.
â फायदे: उपभोग्य वस्तू नाहीत, हाताने काम नाही, नायट्रोजनचा वापर नाही, पर्यावरणीय, फक्त थोडीशी वीज आवश्यक आहे.
वरील तुलनेत, एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज तुमच्यासाठी उच्च कार्यक्षमता आणि कमी खर्च आणते, दीर्घ कालावधीसाठी हा सर्वात किफायतशीर पर्याय आहे.
आम्ही खालील उद्योगांना एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण साठवण उपाय प्रदान करतो:
इलेक्ट्रॉनिक उत्पादन
सेमीकंडक्टर
फार्मास्युटिकल
प्रयोगशाळा
विमानचालन
लष्करी
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजचे फायदे
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज आणि नायट्रोजन कॅबिनेटमध्ये काय फरक आहे?
1.कामाचे तत्व
कमी आर्द्रता स्टोरेज कॅबिनेट भौतिक आर्द्रता शोषण्यासाठी वापरतात, कोर भाग कोरडे युनिट आहे, कोरडे युनिट स्वयंचलितपणे आर्द्रता शोषून आणि थकवणारी अभिसरण प्रक्रिया समायोजित करते, तुमच्या निवडीसाठी वेगवेगळ्या RH श्रेणी आहेत, जसे की 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, हे तुमच्या विशिष्ट मागण्यांवर अवलंबून आहे.
नायट्रोजन कॅबिनेट N2 वायू शुद्धीकरणाचा वापर करतात, त्यात भरलेला N2 वायू आतील हवेला बाहेर ढकलतो, त्यानंतर RH सेटिंग मूल्यापर्यंत कमी होतो, तेथे N2 फ्लो-मीटर, चुंबकीय झडप आणि N2 मॉड्यूल आहे जे नियंत्रणाच्या उद्देशाने नायट्रोजन कॅबिनेटवर सुसज्ज आहे, आर्द्रता 1-60% RH समायोज्य आहे, परंतु त्याला सतत N2 पुरवठा आवश्यक आहे, किंमत जास्त आहे.
2.डिह्युमिडिफायिंग वेग
नायट्रोजन कॅबिनेट डिह्युमिडिफायिंग स्पीड एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजपेक्षा वेगवान आहे, जेव्हा N2 कॅबिनेटमध्ये प्रवेश करते तेव्हा आतील RH काही मिनिटांत 1% RH पर्यंत पोहोचू शकते, तथापि, इलेक्ट्रॉनिक ड्राय कॅबिनेटला RH शोषून आणि थकवणारी प्रक्रिया अनुभवावी लागते. , ते धीमे असते, साधारणपणे 10-30 मिनिटांत, विशिष्ट RH श्रेणीवर अवलंबून असते.
3.अर्ज
जर उत्पादने फक्त आर्द्रता संवेदनशील असतील, तर एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेज हा सर्वोत्तम पर्याय आहे, जर उत्पादने आर्द्रता संवेदनशील आणि ऑक्सिजन संवेदनशील दोन्ही आहेत, जसे की तांबे, क्रिस्टल, चांदी, तर N2 कॅबिनेट अधिक चांगले आहे.
एसएमटी ड्राय कॅबिनेट आर्द्रता नियंत्रण स्टोरेजबद्दल अधिक तपशीलांसाठी, कृपया आमच्या वेबसाइट www.climatestsymor.com ला भेट द्या किंवा sales@climatestsymor.com वर थेट ईमेल पाठवा, आम्ही तुम्हाला लवकरात लवकर परत मिळवू, संभाव्य सहकार्यासाठी स्वागत आहे.
