Climatest Symor® इलेक्ट्रॉनिक उत्पादन उद्योगासाठी PCB स्टोरेज ड्राय कॅबिनेट बनवते, कंपनी तापमान आणि आर्द्रता नियंत्रण तंत्रावर लक्ष केंद्रित करते, आमच्या PCB स्टोरेज ड्राय कॅबिनेट JEDEC-STD-033 मानकांचे पालन करतात, किंमत आणि कामगिरी दोन्ही स्पर्धात्मक आहेत.
मॉडेल: TDU540BFD
क्षमता: 540L
आर्द्रता:<3%RH Automatic
पुनर्प्राप्ती वेळ: कमाल. दरवाजा उघडल्यानंतर 30 मिनिटे 30 सेकंद नंतर बंद. (अॅम्बियंट 25â 60% RH)
शेल्फ् 'चे अव रुप: 3 पीसी
रंग: गडद निळा, ESD सुरक्षित
अंतर्गत परिमाण: W596*D682*H1298 MM
बाह्य परिमाण: W598*D710*H1465 MM
वर्णन
PCB स्टोरेज ड्राय कॅबिनेटचा वापर इलेक्ट्रॉनिक घटक साठवण्यासाठी केला जातो, अति-कमी आर्द्रता वातावरणात, आर्द्रता <3% RH स्वयंचलितपणे, सुपर फास्ट डिह्युमिडिफायिंग स्पीडसह, क्लायमेटेस्ट सिमोर® PCB स्टोरेज ड्राय कॅबिनेट सीई मंजूर आहेत, वॉरंटी दोन वर्षांची आहे आजीवन मोफत सपोर्टसह. PCB स्टोरेज ड्राय कॅबिनेट सर्वात प्रगत आर्द्रता नियंत्रण तंत्राचा अवलंब करतात, नवीनतम डिझाइनसह, मशीन ऑपरेट करणे आणि देखरेख करणे सोपे आहे, इंस्टॉलेशनची आवश्यकता नाही, फक्त प्लग आणि खेळणे
तपशील
F सह मोड#: ESD फंक्शन, गडद निळा रंग. मोड# F शिवाय: ESD फंक्शन नाही, पांढरा रंग नाही
|
मॉडेल |
क्षमता |
आतील परिमाण (W×D×H,mm) |
बाह्य परिमाण (W×D×H,mm) |
सरासरी पॉवर (W) |
एकूण वजन (KG) |
कमाल लोड/शेल्फ (KG) |
|
TDU320BD |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320BFD |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435BD |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435BFD |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540BD |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU540BFD |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU718BD |
718L |
५९६*६८२*१७२३ |
598*710*1910 |
15 |
105 |
80 |
|
TDU718BFD |
718L |
५९६*६८२*१७२३ |
598*710*1910 |
15 |
105 |
80 |
|
TDU870BD |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU870BFD |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
वैशिष्ट्य
स्वित्झर्लंड मूळ आयात आर्द्रता आणि तापमान सेंसर स्वीकारतो.
-हे वापरात उच्च अचूकता, क्लायमेटेस्ट सिमोर® पीसीबी स्टोरेज ड्राय कॅबिनेटमध्ये मेमरी फंक्शन असते, पॉवर अयशस्वी झाल्यानंतर पुन्हा सेट करण्याची आवश्यकता नाही.
यूएसए ड्यूपॉन्ट ईएसडी पेंटिंगसह 1.2 मिमी जाडीच्या गॅल्वनाइज्ड स्टीलने बनविलेले.
-प्रबलित संरचना डिझाइन, उत्कृष्ट लोड-बेअरिंग, 18 पेंटिंग प्रक्रियेसह पृष्ठभाग उपचार, स्थिर प्रतिकार मूल्य 10 पूर्ण करते6 -108Ω, मजबूत गंज प्रतिकार सह.
· चांगल्या निरीक्षणासाठी ३.२ मिमी उच्च तीव्रतेची टेम्पर्ड ग्लास विंडो.

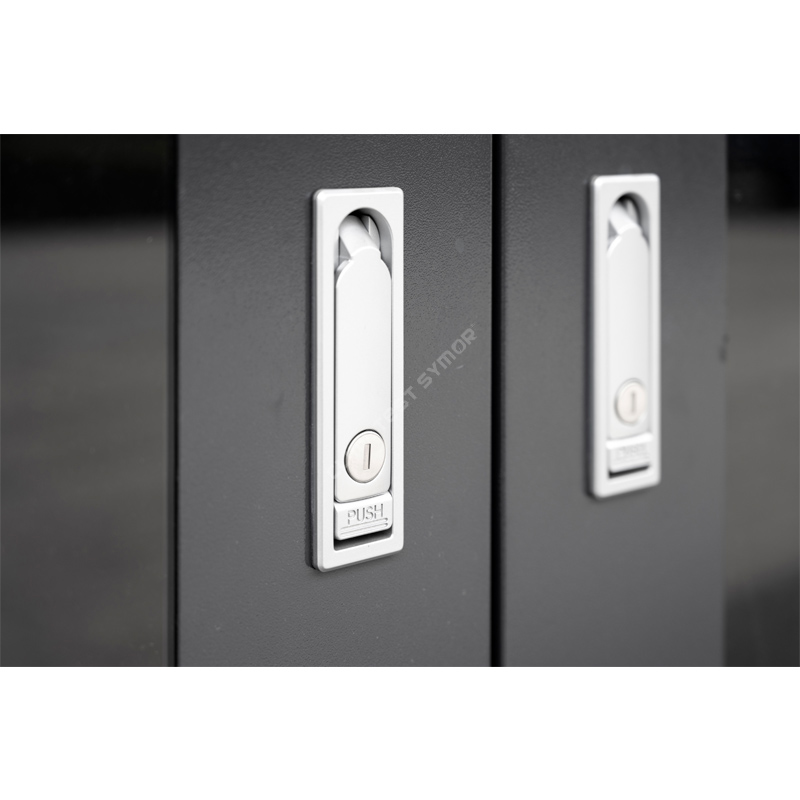

- फ्लॅट प्रेस झिंक अॅलॉय लॉक, परिपूर्ण हवा घट्टपणा आणि अँटी-थेफ्ट फंक्शनसह, हे पीसीबी स्टोरेज ड्राय कॅबिनेट सीलिंग कामगिरी उत्कृष्ट आहे.
· मेमरी फंक्शनसह, पॉवर अयशस्वी झाल्यानंतर पुन्हा सेट करण्याची आवश्यकता नाही.
-पीसीबी स्टोरेज ड्राय कॅबिनेट पॉवर ऑफ झाल्यानंतर शेवटचे सेटिंग मूल्य स्वयंचलितपणे लक्षात ठेवू शकतात, पुन्हा सेट करण्याची आवश्यकता नाही.
· +15 वर्षे अंदाजित आयुर्मान असलेले शक्तिशाली ड्राय युनिट.
- पीसीबी स्टोरेज ड्राय कॅबिनेट 4A आण्विक चाळणी ड्राय युनिटचा अवलंब करतात, हे सर्वात प्रगत तंत्र आहे, ते स्वयंचलितपणे पुन्हा निर्माण केले जाऊ शकते, बदलण्याची आवश्यकता नाही.
· युनिव्हर्सल कॅस्टर तळाशी स्थापित, ESD सुरक्षित.
- PCB स्टोरेज ड्राय कॅबिनेटच्या तळाशी प्रबलित PU कॅस्टर्स स्थापित केले आहेत, सहज हलविण्यासाठी आणि थांबण्यासाठी ब्रेकसह पुढील दोन.
क्लायमेटेस्ट सिमोर® पीसीबी स्टोरेज कोरड्या कॅबिनेट, कमी आर्द्रता कोरड्या कॅबिनेट, ESD कोरड्या कॅबिनेट?
क्लायमेटेस्ट सिमोर® पीसीबी स्टोरेज ड्राय कॅबिनेट, कमी आर्द्रता असलेले ड्राय कॅबिनेट, ईएसडी ड्राय कॅबिनेट हे सर्वात किफायतशीर मॉडेल आहेत आणि कमी आर्द्रतेचे वातावरण प्रभावीपणे राखण्यासाठी नवीनतम तंत्रज्ञानाचा अवलंब करतात, कॅबिनेट विशेषतः एसएमटी घटक, पृष्ठभाग माउंट उपकरणे, पीसीबी/पीसीबीए, आयसी साठवण्यासाठी डिझाइन केलेले आहेत. पॅकेजेस, ऑप्टिकल लेन्स, ऑप्टिकल फायबर्स, ज्यामुळे ओलावा नियंत्रण, बुरशी प्रतिबंध, ऑक्सिडेशन, गंज, ओलावा शोषण्याचे उद्दिष्ट साध्य होते.
क्लायमेटेस्ट सिमोर® PCB स्टोरेज ड्राय कॅबिनेट JEDEC-STD-033 मानकांचे पालन करण्यासाठी तयार केले आहेत, कमी आर्द्रता असलेल्या ड्राय कॅबिनेट ग्राहकांच्या निवडीसाठी वेगवेगळ्या आकारात उपलब्ध आहेत, उंची समायोज्य शेल्फ् 'चे अव रुप, ब्रेकसह चाके, इंटेलिजेंट एलईडी कंट्रोलर आणि ISO नियंत्रित कॅलिब्रेशन रिमाइंडर आहेत. , आमचे सर्व ESD ड्राय कॅबिनेट अँटी-स्टॅटिक आहेत आणि सीलिंग कामगिरी उत्कृष्ट आहे.
एसएमटी रिफ्लो दरम्यान, जर कार्यशाळेतील वातावरणातील आर्द्रता जास्त असेल तर, बीजीए (बॉल ग्रिड अॅरे) आणि फाइन-पिच उपकरणांसारख्या इलेक्ट्रॉनिक घटकांमध्ये ओलावा प्रवेश करेल, आत घुसलेला ओलावा विस्तारतो, यामुळे सूक्ष्म क्रॅकिंग होते, नुकसान अदृश्य होते. , परंतु काही प्रकरणांमध्ये, क्रॅक घटकांच्या पृष्ठभागावर रुंद होतील, स्पष्ट परिस्थिती म्हणजे घटक सूजणे आणि कोसळणे, ज्याला पॉपकॉर्न देखील म्हणतात, ज्यामुळे असेंबलीची देखभाल आणि अगदी कचरा देखील होतो. हे महत्वाचे आहे की हे अदृश्य, संभाव्य समस्या बाजारात समाविष्ट केल्या जातात.
आर्द्रतेची हानी उत्पादन गुणवत्ता नियंत्रणातील मुख्य घटकांपैकी एक बनली आहे, इलेक्ट्रॉनिक उत्पादनांना उत्पादन आणि स्टोरेज वातावरणात कमी आर्द्रता आवश्यक आहे. क्लायमेटेस्ट सिमोर® पीसीबी स्टोरेज ड्राय कॅबिनेट तुम्हाला या डोकेदुखीचा सामना करण्यास मदत करतात आणि इलेक्ट्रॉनिक घटक, क्लायमेटेस्ट सिमोर® IPC मानकामध्ये विनियमित MSD पातळीनुसार <5% RH, <10% RH प्रदान करते.
|
सामान्य स्टोरेज |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
वातावरणातील ओलावा पॅकेजेसमध्ये प्रवेश करतो. |
गरम करताना, पाण्याच्या वाफेचा दाब वाढतो, ज्यामुळे डाय आणि राळ वेगळे होतात. |
पाण्याची वाफ गरम होण्याच्या खाली विस्तारत राहते, पॅकेजेस उडवते. |
पाण्याची वाफ पॅकेजेस तोडते, ज्यामुळे सूक्ष्म क्रॅकिंग होते. |
क्लायमेटेस्ट सिमोर® कोरड्या युनिटचे काम?
पारंपारिक डेसीकंट हे उपभोग्य पदार्थ आहेत, ज्यांना नेहमी बदलण्याची आवश्यकता असते आणि अतिशय गैरसोयीचे, क्लायमेटेस्ट सिमोर® PCB स्टोरेज ड्राय कॅबिनेट, कमी आर्द्रता असलेल्या कोरड्या कॅबिनेट, ESD ड्राय कॅबिनेट कोरड्या युनिट्समध्ये आण्विक चाळणी वापरतात, आण्विक चाळणी सर्वात प्रभावी आणि पर्यावरणास अनुकूल डेसिकेंट आहे, ती वापरात पुन्हा निर्माण केली जाऊ शकते, बदलण्याची आवश्यकता नाही.
संपूर्ण dehumidifying प्रक्रिया सूक्ष्म संगणक नियंत्रित आहे, जेव्हा आतील आर्द्रता जास्त असेल तेव्हा ते ओलावा शोषण्यास सुरवात करेल; जेव्हा आर्द्रता सेटिंग मूल्यापर्यंत पोहोचते, तेव्हा ते शोषून घेणे थांबवेल आणि नंतर ओलावा बाहेरून सोडेल, ते स्वयंचलित आहे.
<3% RH मालिका dehumidifying गती:
सभोवतालच्या 25 अंश सेल्सिअस, आर्द्रता 60% RH, दरवाजा उघडा 30 सेकंद आणि नंतर बंद, आर्द्रता 30 मिनिटांत <3% RH वर परत येईल, खाली वक्र पहा:
पीसीबी स्टोरेज ड्राय कॅबिनेट, कमी आर्द्रता असलेल्या कोरड्या कॅबिनेट, ईएसडी ड्राय कॅबिनेटची वैशिष्ट्ये
1.मॉड्यूल डिझाइन: पीसीबी स्टोरेज ड्राय कॅबिनेट स्वतंत्र मॉड्यूल डिझाइनचा अवलंब करतात, लहान स्पेअर पार्ट्सपासून, तापमान आणि आर्द्रता नियंत्रक, नियंत्रण प्रणाली आणि ड्राय युनिट्स, प्रत्येक मॉड्यूल त्वरीत बदलले जाऊ शकते, साधी देखभाल, यामुळे देखभाल कार्यक्षमतेत मोठ्या प्रमाणात सुधारणा होते.2 .पर्यावरण-अनुकूल डिझाइन: नवीनतम मॉड्यूल डिझाइन, पीसीबी स्टोरेज ड्राय कॅबिनेट थेट अपग्रेड केले जाऊ शकतात आणि जुने सिस्टम मॉड्यूल मूळ कारखान्यात परत पाठवले जाऊ शकतात. त्यामुळे, मशीन कधीही अप्रचलित होणार नाही, तसेच ते कचरा प्रदूषण देखील करत नाही. शक्तिशाली इलेक्ट्रॉनिक ड्रायिंग कॅबिनेट 15 वर्षांपेक्षा जास्त काळ दीर्घकालीन वापरासाठी डिझाइन केले आहे.3. लवचिक डिझाइन: खरेदी करण्यापूर्वी, वापरकर्ते पीसीबी स्टोरेजवर पर्याय जोडू शकतात. ड्राय कॅबिनेट, ओव्हर आर्द्रता बझर अलार्म, डेटा लॉगर, ओपन डोअर बझर अलार्म, तीन-रंग टॉवर लाइट, लवचिक डिझाइन ग्राहकांना अधिक कार्यक्षम निवड देते.
पीसीबी स्टोरेज ड्राय कॅबिनेट, कमी आर्द्रता असलेल्या कोरड्या कॅबिनेट, ईएसडी ड्राय कॅबिनेटचे वैशिष्ट्य
. ड्राय युनिट सेवा आयुष्य +15 वर्षे. किमान वीज वापर, आर्द्रता <3% RH पूर्ण करते. सुपर फास्ट dehumidifying गती. एकदा पॉवर फेल झाल्यावर, कोरड्या युनिट्सने ओलावा शोषून घेणे सुरू ठेवले, दरवाजा उघडला नाही तर 24 तासांच्या आत आतील आर्द्रता 10-15% RH पेक्षा कमी होते. . स्वयंचलित आर्द्रता नियंत्रण, उपभोग्य वस्तू नाही, इंस्टॉलेशनची आवश्यकता नाही, फक्त प्लग इन करा.. ऊर्जा बचत, कमी वीज वापर.. आजीवन मोफत तांत्रिक समर्थनासह दोन वर्षांची वॉरंटी.
PCB स्टोरेज ड्राय कॅबिनेटबद्दल अधिक तपशीलांसाठी, कृपया आमच्या वेबसाइट www.climatestsymor.com ला भेट द्या किंवा sales@climatestsymor.com वर थेट ईमेल पाठवा, आम्ही तुम्हाला लवकरात लवकर परत मिळवू, संभाव्य सहकार्यासाठी स्वागत आहे.
