संशोधन प्रयोगशाळा, गुणवत्ता नियंत्रण विभाग आणि R&D अभियांत्रिकी संघांसाठी, दबेंचटॉप तापमान चाचणी चेंबरउत्पादनाच्या अपयशाविरूद्ध फ्रंटलाइन संरक्षणाचे प्रतिनिधित्व करते. वॉक-इन टेस्ट चेंबर्सच्या विपरीत, बेंचटॉप युनिट्स कॉम्पॅक्ट फूटप्रिंट देतात. तुम्ही इलेक्ट्रॉनिक घटक, PCB बोर्ड, बॅटरी सेल किंवा मोबाईलची चाचणी करत असलात तरीही, पुनरावृत्ती करता येण्याजोगा आणि आकर्षक डेटा तयार करण्यासाठी तांत्रिक वैशिष्ट्ये समजून घेणे महत्त्वाचे आहे.
हे मार्गदर्शक तपशील, ऑपरेशनल वैशिष्ट्ये आणि खरेदी मार्गदर्शक तत्त्वांचे सर्वसमावेशक आणि तपशीलवार विश्लेषण प्रदान करते.
मूल्यांकन करताना एबेंचटॉप तापमान चाचणी चेंबर, खरेदीदार बहुतेकदा केवळ किमान आणि कमाल तापमान मर्यादांवर लक्ष केंद्रित करतात. तुमच्या निवड प्रक्रियेत मदत करण्यासाठी, आम्ही उच्च-कार्यक्षमता, प्रोग्राम करण्यायोग्य तापमान चाचणी चेंबरसाठी मानक वैशिष्ट्ये संकलित केली आहेत. खालील डेटा 22 ते 36 लिटरपर्यंतच्या युनिट्ससाठी उद्योग बेंचमार्क दर्शवितो—प्रयोगशाळा बेंचटॉप्ससाठी गोड ठिकाण.
| पॅरामीटर | मानक तपशील | तांत्रिक अंतर्दृष्टी |
| अंतर्गत खंड | 12L / 22L / 36L(निवडण्यायोग्य) | 12L पीसीबी चाचणीसाठी आदर्श आहे; 22L आणि 36L बॅटरी पॅक किंवा मोठ्या असेंब्ली सामावून घेतात. |
| अंतर्गत परिमाण (WxDxH) | 310×230×200 मिमी (12L) ते 400 x 300 x 300 मिमी (36L) | शेल्फ लोडिंग आणि एअर सर्कुलेशन क्लीयरन्सची खात्री करा. अंतर्गत व्हॉल्यूमच्या 3/2 पेक्षा जास्त नमुने पॅक करू नका. |
| बाह्य परिमाण (WxDxH) | 500×540×650 मिमी (12L) ते 640×730×920 मिमी (36L) | वेंटिलेशनसाठी बाजूंना 30cm क्लिअरन्स आवश्यक आहे |
| निव्वळ वजन | 60 किलो ते 90 किलो | बेंचटॉप रेटिंगसाठी महत्त्वपूर्ण. तुमचे वर्कबेंच स्टॅटिक लोड आणि डायनॅमिक कंपनला समर्थन देऊ शकते याची खात्री करा. |
| अंतर्गत साहित्य | SUS304 स्टेनलेस स्टील (ब्रश केलेले / मिरर) | एकसमान तापमान वितरणासाठी गंज प्रतिरोध आणि उच्च परावर्तकता प्रदान करते. |
हा टेम्परेचर टेस्ट चेंबरचा गाभा आहे. डेटाशीटवरील संख्या वास्तविक-जगातील भौतिकशास्त्राशी संरेखित करणे आवश्यक आहे. "नो-लोड" वि "लोड केलेले" परिस्थितीकडे लक्ष द्या.
| पॅरामीटर | मानक तपशील | तांत्रिक अंतर्दृष्टी |
| तापमान श्रेणी | -40°C ते +130°C (विस्तारित पर्याय: -20°C ते +130°C) | -40°C हे बहुतांश व्यावसायिक इलेक्ट्रॉनिक्ससाठी पुरेसे आहे. |
| तापमान चढउतार | ± ०.५ °से | एका नियंत्रण बिंदूवर अल्पकालीन स्थिरता दर्शवते. स्टॅटिक एक्सपोजर चाचण्यांसाठी आवश्यक. |
| तापमान एकसारखेपणा | <2.0 °C | रिकाम्या वर्कस्पेसमध्ये 9 पॉइंट्समध्ये तापमानातील फरक मोजतो. |
विश्वासार्हता मुख्यत्वे "गोल्डन ट्रँगल" द्वारे निर्धारित केली जाते: कंप्रेसर, कंट्रोलर आणि एअरफ्लो.
| पॅरामीटर | मानक तपशील | तांत्रिक अंतर्दृष्टी |
| कूलिंग रेट | 1.0 °C / मिनिट ते 3.0 °C / मिनिट (+85°C ते -40°C) | सरासरी दर, भार नाही |
| गरम दर | 3.0 °C / मिनिट ते 5.0 °C / मिनिट (-40°C ते +85°C) | निक्रोम हीटर्स कोरडी, प्रतिसाद देणारी उष्णता प्रदान करतात. वेगवान दर ताण तुमच्या DUT च्या इन्सुलेशनची चाचणी करतात. |
| कंप्रेसर | हर्मेटिक किंवा रोटरी (फ्रेंच टेकुमसेह / कोपलँड) | प्रयोगशाळेच्या वापरासाठी हर्मेटिक शांत आहे; औद्योगिक चक्रासाठी रोटरी अधिक टिकाऊ आहे. |
| रेफ्रिजरंट | R449A, R448A (लो GWP), R404A | EU एफ-गॅस नियम उच्च-GWP वायूंना टप्प्याटप्प्याने बाहेर काढत आहेत. स्थानिक पर्यावरण कायद्यांचे पालन सुनिश्चित करा. |
| वायु परिसंचरण | केंद्रापसारक सिरोको फॅन | सक्ती-हवा संवहन क्षेत्र तयार करते. |
सायमोरबेंचटॉप टेम्परेचर टेस्ट चेंबर युनिट्स साध्या थर्मोस्टॅट्सपासून अत्याधुनिक डेटा संपादन प्लॅटफॉर्मवर विकसित झाले आहेत.
कंट्रोलर हा ऑपरेशनचा मेंदू असतो.
प्रोग्रामेबल कंट्रोलर

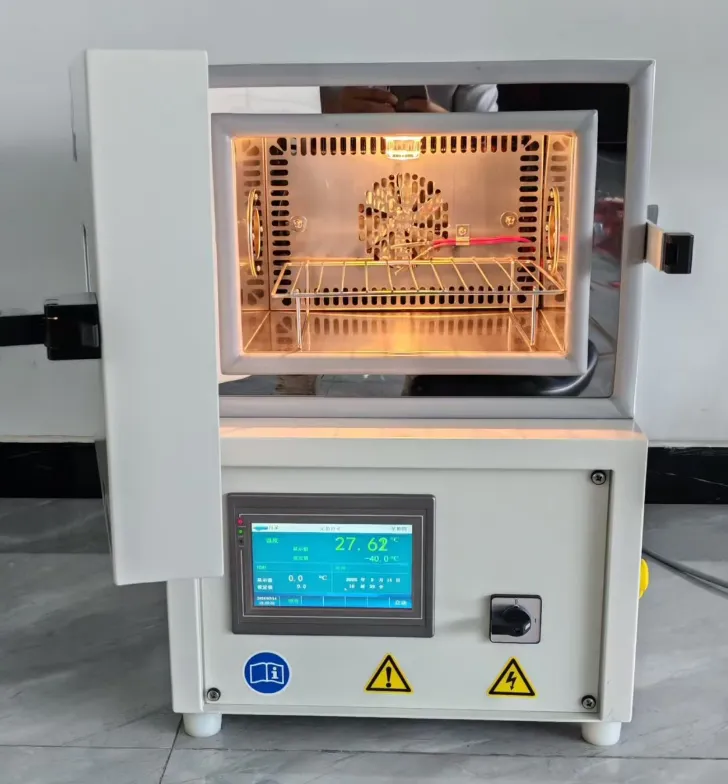

बेंचटॉप तापमान चाचणी चेंबर्स7" प्रोग्राम करण्यायोग्य एलसीडी टच स्क्रीन कंट्रोलर वापरा.
कार्यक्रम क्षमता: 999 पुनरावृत्ती चक्रांसह किमान 120 विभाग.
संप्रेषण: मानक RS-232, RS-485, आणि इथरनेट (RJ-45) कनेक्टिव्हिटी.
इतिहास डेटा निर्यात: USB फ्लॅश ड्राइव्हसाठी समर्थन डाउनलोड करा. डेटा प्रोप्रायटरी फॉरमॅटिंगशिवाय थेट Excel (.csv किंवा .xls) वर निर्यात केला पाहिजे.
स्वतंत्र ओव्हर-टेम्प प्रोटेक्शन: मुख्य कंट्रोलर अयशस्वी झाल्यास हीटरची वीज कमी करणारा वेगळा यांत्रिक लिमिटर.
रेफ्रिजरेशन ओव्हरलोड: कंप्रेसरचे संरक्षण करण्यासाठी उच्च-दाब स्विच आणि थर्मल रिले.
केबल पोर्ट्स: बाजूला एक मानक Φ 50 मिमी केबल छिद्र (सिलिकॉन प्लगसह) तुम्हाला तुमच्या चाचणी नमुन्याशी (लाइव्ह लोड मॉनिटरिंग) पॉवर कनेक्ट करू देते.
होय, तुम्ही उर्जायुक्त उत्पादनांची चाचणी घेऊ शकता, परंतु तुम्ही "उष्णतेच्या भार" साठी खाते असणे आवश्यक आहे.
जेव्हा तुमचे उत्पादन चेंबरच्या आत चालू केले जाते, तेव्हा ते उष्णतेच्या स्वरूपात ऊर्जा नष्ट करते. हे चेंबरच्या रेफ्रिजरेशन सिस्टममध्ये अतिरिक्त "काम" जोडते, विशेषतः जर तुम्ही खूप कमी तापमान राखण्याचा प्रयत्न करत असाल (उदा. -40°C).
येथे व्यावसायिक दृष्टीकोन आहे:
1. लोडची गणना करा: चाचणी (DUT) अंतर्गत तुमच्या डिव्हाइसचे वॅटेज निश्चित करा. सामान्य नियम असा आहे की प्रत्येक 100 वॅट्स DUT उष्णतेसाठी, तुम्ही सिस्टममध्ये 1°C हीट लोड जोडता.
2. डीरेटिंग कर्व्स: बहुतेक उत्पादक "लाइव्ह लोड क्षमता" चार्ट प्रदान करतात. उदाहरणार्थ, +23°C वर, चेंबर 1000W हाताळू शकते, परंतु -40°C वर, हे 250W वर घसरते.
3. कनेक्शन: तुमचा पॉवर DUT कडे नेण्यासाठी नेहमी समर्पित साइड केबल पोर्ट (Φ 50mm) वापरा. दरवाजाच्या सीलमध्ये कधीही केबल्स स्क्वेश करू नका, कारण यामुळे हवाबंद अखंडता भंग होते आणि तीव्र आयसिंग होते.
तापमान एकसमानता वैशिष्ट्य (उदा. ±1.0°C) सामान्यत: "नो-लोड" परिस्थितीत मोजले जाते. एकदा तुम्ही नमुने आत ठेवल्यानंतर, ते थर्मल अडथळे म्हणून काम करतात. नमुने गरम करण्यासाठी किंवा थंड करण्यासाठी हवा त्यांच्याभोवती वाहणे आवश्यक आहे. तुम्ही चेंबर त्याच्या एकूण व्हॉल्यूमच्या 30-40% पेक्षा जास्त भरल्यास, तुम्ही सेंट्रीफ्यूगल फॅनमधून हवेचा प्रवाह रोखता.
उपाय: पंख्याच्या सेवनाभोवती (सामान्यतः वर किंवा मागे) किमान 10 सेमी अंतर ठेवा. उभ्या हवेच्या प्रवाहास परवानगी देण्यासाठी छिद्रित शेल्फ् 'चे अव रुप वापरा.
हीट सिंक इफेक्ट: जर तुमचे नमुने जाड धातूचे (ॲल्युमिनियम किंवा स्टील) बनलेले असतील, तर त्यांचे थर्मल मास जास्त असेल. ते गरम होतील आणि हवेपेक्षा हळू हळू थंड होतील, तात्पुरते विचलन (अंतर) निर्माण करेल. कंट्रोलर "भिजवणे" (होल्ड) वेळेत हे दुरुस्त करेल.
तुम्ही दर 12 महिन्यांनी किमान एकदा किंवा ASTM E220 / ISO 17025 मानकांचे पालन करून तुमचे चेंबर कॅलिब्रेट केले पाहिजे. जर तुम्ही FDA (वैद्यकीय उपकरणे), FAA (एव्हिएशन), किंवा ऑटोमोटिव्ह (IATF 16949) अनुपालनासाठी चाचणी करत असाल तर कॅलिब्रेशन गैर-निगोशिएबल आहे.
प्रक्रिया: प्रमाणित तंत्रज्ञ रिकाम्या कार्यक्षेत्राच्या विशिष्ट ठिकाणी (कोपरे आणि मध्यभागी) 9 ते 15 थर्मोकपल्ससह "डेटा लॉगर" ठेवतो.
काय मोजले जाते: ते एकसारखेपणा (उष्ण आणि सर्वात थंड बिंदूमधील फरक), चढ-उतार (काळानुसार स्थिरता) आणि अचूकता (वाचन NIST-ट्रेसेबल मानकाच्या किती जवळ आहे) चाचणी करतात.
इन-हाऊस चेक: वार्षिक प्रमाणपत्रांमध्ये चेंबर वाहून गेलेले नाही याची खात्री करण्यासाठी हॅन्डहेल्ड संदर्भ तपासणीसह बर्फाचे स्नान (0°C) आणि उकळत्या पाण्याचा (100°C) वापर करून दररोज "टू-पॉइंट चेक" करा.
