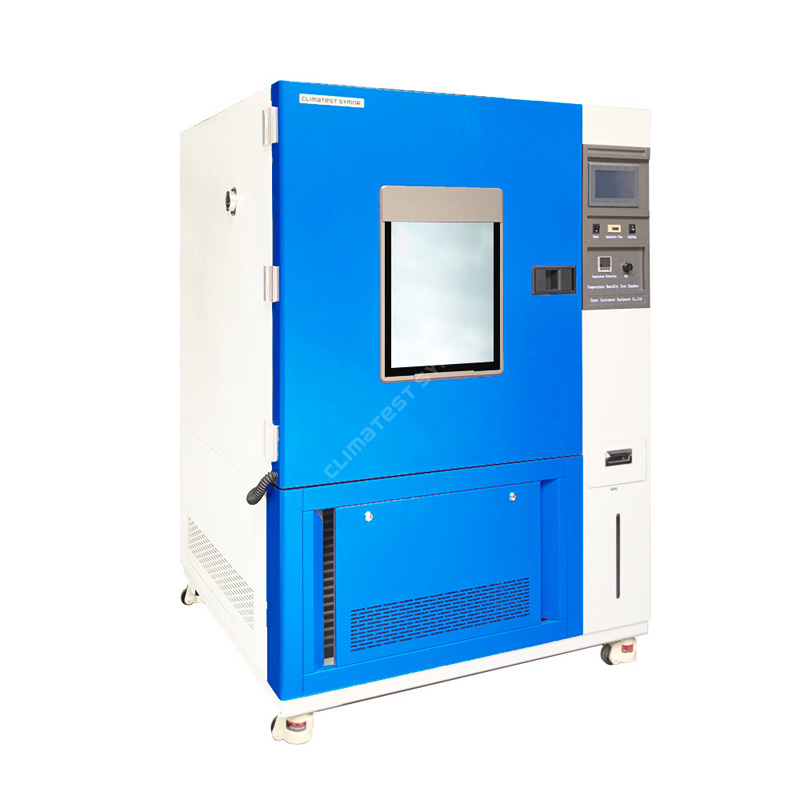

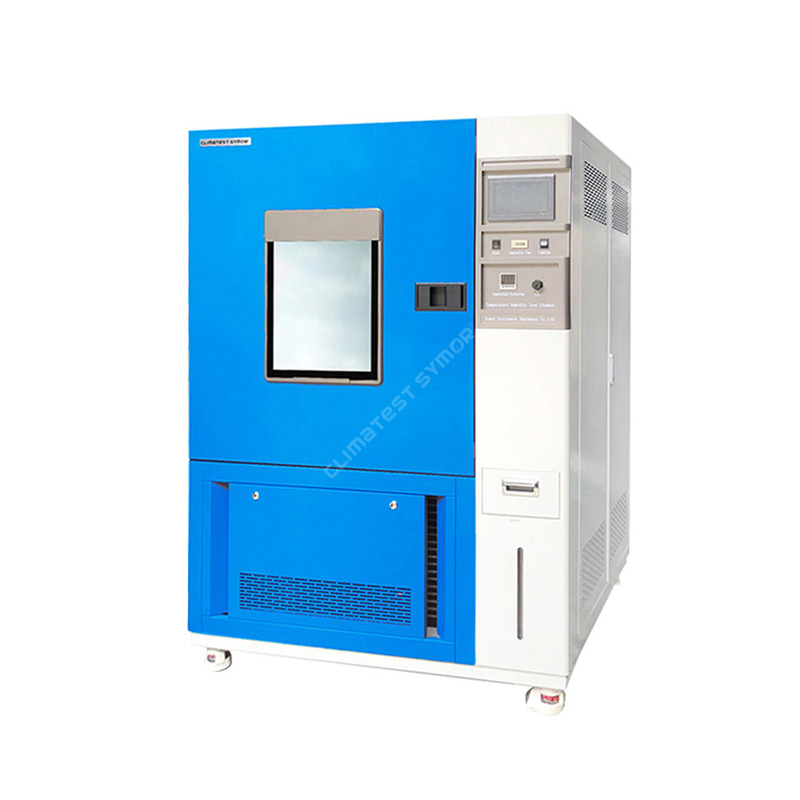

उच्च कमी तापमान कक्ष, ज्याला तापमान नियंत्रित चाचणी कक्ष देखील म्हणतात, उच्च तापमान, कमी तापमान आणि तापमान सायकलिंग चाचण्या विविध उत्पादनांवर प्रदान करते, जसे की इलेक्ट्रिकल आणि इलेक्ट्रॉनिक उत्पादने, ऑटोमोबाईल भाग, प्लास्टिक, पॅकेजिंग आणि बरेच काही.
मॉडेल: TGDW-100
क्षमता: 100L
शेल्फ: 1 पीसी
रंग: निळा
अंतर्गत परिमाण: 500×400×500 मिमी
बाह्य परिमाण: 1050×1030×1750 मिमी
वर्णन:
Climatest Symor® हा चीनमधील उच्च निम्न तापमान कक्ष निर्माता आणि पुरवठादार आहे, तापमान चेंबर वेगवेगळ्या तापमान सायकलिंग परिस्थितीत उत्पादनांच्या कामगिरीतील बदलांची चाचणी घेण्यासाठी डिझाइन केलेले आहे, जे उत्पादन सुरू करण्यापूर्वी गुणवत्ता नियंत्रणासाठी एक चांगला संदर्भ आहे, जर तुम्ही उच्च निम्न तापमान शोधत असाल तर तापमान कक्ष, ही एक इष्टतम निवड आहे. Climatest Symor® तुमच्या सर्वात जास्त मागणी असलेल्या चाचणी आवश्यकता पूर्ण करण्यासाठी बेंचटॉप आणि फ्लोअर-स्टँडिंग मॉडेल प्रदान करते, तपशील जाणून घेण्यासाठी तुम्ही खालील व्हिडिओवर क्लिक करू शकता:
तपशील
मॉडेल | TGDW-50 | TGDW-100 | TGDW-150 | TGDW-250 | TGDW-500 | TGDW-800 | TGDW-1000 |
अंतर्गत परिमाण W*D*H(मिमी) | 350×320×450 | 500×400×500 | 500×500×600 | 600×500×810 | 800×700×900 | 1000×800×1000 | 1000×1000×1000 |
बाह्य परिमाण W*D*H(मिमी) | 950×950×1400 | 1050×1030×1750 | 1050×1100×1850 | 1120×1100×2010 | 1350×1300×2200 | 1560×1410×2240 | 1560×1610×2240 |
तापमान श्रेणी | मॉडेल A: -20°C~+150°C; मॉडेल बी: -40°C~+150°C; मॉडेल C: -70°C~+150°C | ||||||
तापमान चढउतार | ≤±0.5°C | ||||||
तापमान एकसारखेपणा | ≤2.0°C | ||||||
गरम दर | 2.0~3.0°C/मिनिट | ||||||
कूलिंग रेट | 0.7~1.0°C/मिनिट | ||||||
अंतर्गत साहित्य | गंजरोधक SUS#304 ब्रश केलेले स्टेनलेस स्टील | ||||||
बाह्य साहित्य | इलेक्ट्रोस्टॅटिक पावडर फवारणीसह प्रबलित कोल्ड रोल्ड स्टील प्लेट्स | ||||||
इन्सुलेशन | उत्कृष्ट फायबरग्लास लोकर / पॉलीयुरेथेन फोम | ||||||
प्रोग्राम करण्यायोग्य नियंत्रक | 7” जपानचा मूळ आयात केलेला UNIQUE(UMC) टच स्क्रीन कंट्रोलर | ||||||
अभिसरण प्रणाली | कमी-आवाज, उच्च तापमान प्रतिरोधक मोटर्स, लांब अक्ष आणि स्टेनलेस स्टील मल्टी-लीफ प्रकारचे सेंट्रीफ्यूज फॅन | ||||||
हीटिंग सिस्टम | NiCr हीटर, स्वतंत्र प्रणाली | ||||||
रेफ्रिजरेशन सिस्टम | फ्रान्स "TECUMSEH" हर्मेटिक रेफ्रिजरेशन कंप्रेसर, युनिट कूलिंग मोड / ड्युअल कूलिंग मोड (एअर-कूलिंग) | ||||||
संरक्षण साधने | गळती आणि आउटेज संरक्षण, कंप्रेसर ओव्हर-प्रेशर, जास्त गरम, ओव्हर-करंट संरक्षण, ओव्हरलोड फ्यूजिंग संरक्षण, ऑडिओ सिग्नल अलार्म | ||||||
वीज पुरवठा | AC220V/380V/400V · 50HZ/60HZ |
सुरक्षा संरक्षण:
· स्वतंत्र तापमान मर्यादा: चाचणी दरम्यान थर्मल संरक्षण हेतूसाठी स्वतंत्र शटडाउन आणि अलार्म.
· रेफ्रिजरेशन सिस्टम: अति-उष्णता, अति-करंट आणि अति-दबाव कॉम्प्रेसरचे संरक्षण.
· चाचणी कक्ष: अति-तापमान संरक्षण, पंखा आणि मोटर जास्त गरम होणे, फेज फेल/रिव्हर्स, संपूर्ण उपकरणाची वेळ.
· इतर: गळती आणि आउटेज संरक्षण, ओव्हरलोड फ्यूजिंग संरक्षण, ऑडिओ सिग्नल अलार्म, पॉवर लीकेज संरक्षण आणि ओव्हरलोड संरक्षण.
उच्च कमी तापमान कक्ष वैशिष्ट्ये:
तापमान नियंत्रण श्रेणी -20℃/-40℃/-60℃/-70℃/-85℃ ते 180℃ पर्यंत असते
निवडीसाठी 50 लिटर ते 1000 लिटर पर्यंतचे वेगवेगळे खंड
प्रोग्राम करण्यायोग्य एलसीडी टच स्क्रीन कंट्रोलर
· अचूक तापमान नियंत्रण आणि प्रदर्शन
· एअर कूलिंग, 40℃ खाली कॅस्केड सिस्टम
· स्थापित करणे सोपे, ऑपरेट करणे सोपे आणि कमी आवाज
· सुरक्षा संरक्षण प्रणाली
प्रोग्राम करण्यायोग्य एलसीडी टच स्क्रीन कंट्रोलर:
· 7 इंच जपान प्रोग्राम करण्यायोग्य टच स्क्रीन कंट्रोलर
पीआयडी ऑटो ट्यून आणि स्व-निदान कार्य
· निश्चित मूल्य सेटिंग आणि प्रोग्राम सेटिंग दोन्ही उपलब्ध आहेत
· तापमान सेट पॉइंट आणि रिअलटाइम तापमान वक्र प्रदर्शन 999 सेगमेंट मेमरीसह 100 ग्रुप प्रोग्राम; प्रत्येक विभाग 99 तास 59 मि यूएसबी इंटरफेसद्वारे आवश्यकतेनुसार चाचणी डेटा डाउनलोड केला जाऊ शकतो
उच्च निम्न तापमान कक्ष कसे कार्य करते?
उच्च निम्न तापमान कक्ष, किंवा पर्यावरण चाचणी कक्ष, चाचणी झोनमध्ये गरम आणि कूलिंग चाचण्या करण्यासाठी सक्तीच्या वायु संवहनाचा अवलंब करते, ज्याचा उद्देश अत्यंत तापमानात उत्पादनाच्या टिकाऊपणाचे मूल्यांकन करणे हा आहे.
तापमान नियंत्रणाची जाणीव करण्यासाठी, चाचणी कक्ष दोन कार्ये पार पाडण्यास सक्षम असावे: गरम करणे आणि थंड करणे, एकसमान तापमान देखील चाचणी क्षेत्रामध्ये समान रीतीने वितरीत केले जाणे आवश्यक आहे, Climatest Symor® एकसमान हवेच्या वितरणाच्या मुख्य तंत्रांवर प्रभुत्व मिळवते आणि ते शक्य करते. संपूर्ण चाचणी क्षेत्रामध्ये तापमान मूल्यांची उच्च प्रमाणात एकसमानता प्राप्त करणे.
उत्पादनांवर चाचण्या करण्यासाठी उच्च कमी तापमान चेंबर यांत्रिक शीतकरण प्रणाली आणि यांत्रिक हीटिंग सिस्टम वापरते:
मेकॅनिकल हीटिंग सिस्टममध्ये वेंटिलेशन सिस्टमच्या जवळ स्थित इलेक्ट्रिक हीटिंग घटक असतात, ज्यामुळे गरम गरम हवा एअर इनलेटमधून टेस्टिंग झोनमध्ये दिली जाते, नंतर एअर आउटलेटमधून बाहेर येते, दरम्यान, हवेच्या मागील बाजूस स्थित केंद्रापसारक पंखे असतात. इनलेट, जेणेकरुन गरम हवेचा स्फोट चांगला एकरूपता येण्यासाठी.
मेकॅनिकल कूलिंग सिस्टममध्ये खालील मुख्य घटकांसह बंद सर्किट प्रणाली असते:
· नियंत्रण झडप
कंडेनसर
· बाष्पीभवक
· कंप्रेसर
उच्च कमी तापमानाच्या कक्षातील रेफ्रिजरेशन सिस्टीमचे वर्गीकरण सिंगल स्टेज आणि डबल स्टेज असे केले जाते, सिंगल स्टेज -40 डिग्री सेल्सियस आणि त्याहून अधिक तापमानासह स्वीकारले जाते आणि डबल स्टेज (ज्याला कॅस्केड सिस्टम देखील म्हणतात) तापमान 40 डिग्री सेल्सियसपेक्षा कमी असते.
क्लायमेटेस्ट सिमोर® उच्च कमी तापमान चेंबर आणि चीनमधील इतर ब्रँडमधील गुणवत्तेत काय फरक आहे?
1. Climatest Symor® चेंबरच्या आत एक जल शुद्धीकरण यंत्र स्थापित करते, जे पाण्यातील कण आणि अशुद्धता फिल्टर करण्यास सक्षम आहे, याशिवाय, पाणी पुरवणी स्वयंचलित आहे, परंतु आमच्या प्रतिस्पर्ध्यांकडे नाही, तरीही त्यांना हाताने पाणी जोडणे आवश्यक आहे.
2. क्लायमेटेस्ट Symor® स्वतंत्र बौद्धिक संपदा हक्क आणि डिझाइन पेटंटसह पर्यावरण चाचणी चेंबर उत्पादन तंत्रज्ञानावर प्रभुत्व मिळवते.
3. क्लायमेटेस्ट Symor® वापरण्यास सुलभ जपान LCD प्रोग्रामेबल टच स्क्रीन कंट्रोलर वापरतो.
4. तापमान चाचणी चेंबरचे क्लायमेटेस्ट Symor® कोर इलेक्ट्रिकल घटक (AC contactor, SSR, स्विचेस) Schneider ब्रँडचे आहेत, काही बिघाड झाल्यास तुमच्या स्थानिक बाजारपेठेत ते बदलणे सोपे आहे, परंतु आमचे प्रतिस्पर्धी स्थानिक ब्रँड वापरतात.
उच्च कमी तापमान कक्ष वैशिष्ट्ये:

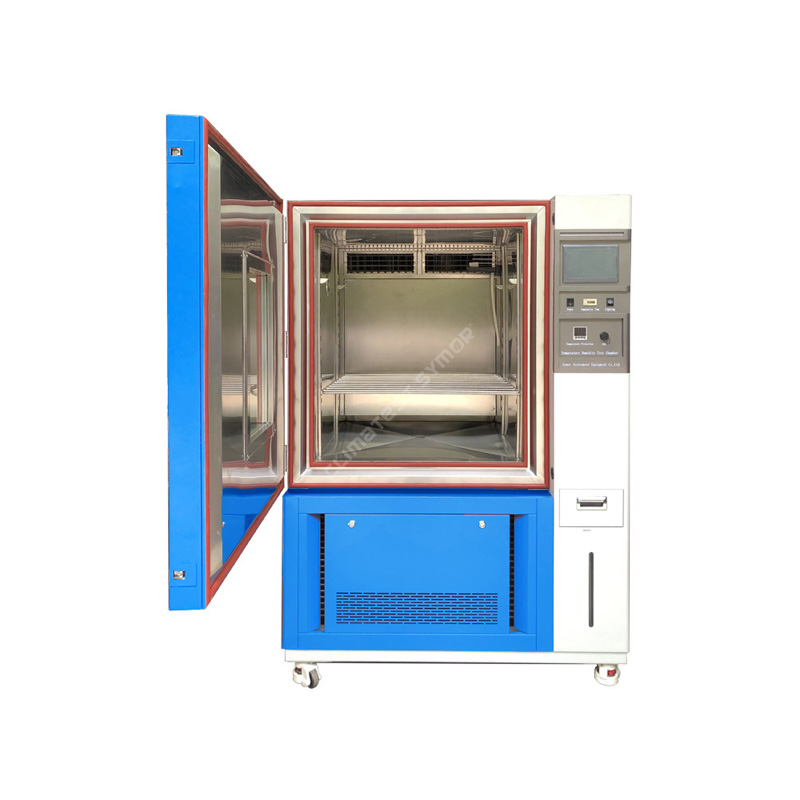

· चाचणी क्षेत्र ब्रश स्टेनलेस स्टील SUS#304 द्वारे केले जाते.
· चाचणीचे कधीही निरीक्षण करण्यासाठी प्रकाशासह प्रभावी पारदर्शक व्ह्यूइंग विंडो.
लोड चाचणी पुढे जाण्यासाठी वायरिंगसाठी 25 मिमी व्यासाचा केबल पोर्ट.
मूळ आयात केलेले फ्रान्स "टेकमसेह" रेफ्रिजरेशन कंप्रेसर
अर्ज:
उच्च कमी तापमान चेंबर उच्च तापमान, कमी तापमान आणि तापमानाच्या पर्यायी हवामान परिस्थितीचे अनुकरण करते ज्यामुळे उत्पादने आणि सामग्रीच्या टिकाऊपणाची कामगिरी अत्यंत हवामानाच्या परिस्थितीत तपासली जाते, उच्च निम्न तापमान चेंबर खालील उद्योगांना लागू आहे:
इलेक्ट्रॉनिक आणि सेमीकंडक्टर उद्योग:
इलेक्ट्रॉनिक घटकांची अंतर्निहित विश्वसनीयता विश्वसनीयता डिझाइन योजनेवर अवलंबून असते. उत्पादन प्रक्रियेदरम्यान, मानवी घटक किंवा कच्चा माल, प्रक्रिया पॅरामीटर्स आणि उपकरणांच्या परिस्थितीतील चढउतारांमुळे, अंतिम उत्पादन सर्व अपेक्षित विश्वासार्हता प्राप्त करू शकत नाही. तयार उत्पादनांच्या प्रत्येक बॅचमध्ये, नेहमी लपलेले दोष असतात, जे विशिष्ट तणावाच्या परिस्थितीत लवकर अपयश म्हणून प्रकट होतात.
म्हणून, मशीनवर स्थापित करण्यापूर्वी हे इलेक्ट्रॉनिक घटक शक्य तितक्या प्रारंभिक अपयशासह स्क्रीनिंग करण्यासाठी उपाययोजना करणे आवश्यक आहे आणि या उद्देशासाठी, उच्च कमी तापमान चेंबर हे प्रारंभिक गुणवत्ता नियंत्रण प्रक्रियेतील स्क्रीनिंग उपकरणांपैकी एक आहे:
1. उच्च कमी तापमान चेंबरचे उच्च तापमान चाचणी
उच्च तापमान स्क्रीनिंग सामान्यतः सेमीकंडक्टर उपकरणांवर लागू केली जाते, जे 24 ते 168 तास उच्च तापमानात साठवले जातात. इलेक्ट्रॉनिक घटकांचे बहुतांश बिघाड हे पृष्ठभागावरील दूषित, खराब बंध आणि दोषपूर्ण ऑक्साईड थरांमुळे होतात, ज्याचा उच्च तापमानाशी जवळचा संबंध असतो.
नवीन अयशस्वी यंत्रणा टाळण्यासाठी विविध इलेक्ट्रॉनिक घटकांचा थर्मल ताण आणि स्क्रीनिंग कालावधी योग्यरित्या निवडला पाहिजे. उच्च-तापमान स्क्रीनिंग सोपे, स्वस्त आहे आणि अनेक घटकांवर लागू केले जाऊ शकते.
2. उच्च कमी तापमानाच्या चेंबरचे तापमान परिसंचरण चाचणी
उष्णतेच्या विस्तारामुळे आणि शीत आकुंचन तत्त्वामुळे, इलेक्ट्रॉनिक उपकरणांना वापरादरम्यान वेगवेगळ्या वातावरणीय तापमान परिस्थितींचा सामना करावा लागतो आणि ज्यांना थर्मल प्रतिरोध कमी असतो ते अपयशी ठरतात, उच्च निम्न तापमान कक्ष अत्यंत उच्च आणि निम्न तापमान दरम्यान तापमान सायकलिंगचे अनुकरण करते, ज्यामुळे उत्पादने प्रभावीपणे दूर होऊ शकतात. थर्मल कामगिरी दोषांसह. घटकांसाठी सामान्यतः वापरल्या जाणाऱ्या स्क्रीनिंग अटी -55 ते +125℃ आणि 5 ते 10 चक्र आहेत, तरीही ते विशिष्ट आवश्यकतांवर अवलंबून असते.
3. उच्च कमी तापमान चेंबरचे कमी तापमान चाचणी
कमी तापमानात इलेक्ट्रॉनिक घटक किती वेळा निकामी होतात? बऱ्याच इलेक्ट्रॉनिक घटकांमध्ये कार्यरत तापमान श्रेणी असते, या श्रेणीच्या पलीकडे, ते अयशस्वी होतील किंवा कार्यक्षमतेत घट होईल, तापमानातील बदलाचा सेमीकंडक्टर उपकरणांच्या चालकता, व्होल्टेज आणि प्रवाहावर मोठा प्रभाव पडतो. आजकाल, चिपमध्ये सहसा लाखो ट्रान्झिस्टर आणि इतर घटक असतात, प्रत्येक लहान विचलनाचा संचय त्यांच्या अंतिम कार्यक्षमतेवर मोठा प्रभाव पाडतो, थर्मल चाचणी कक्ष कमी तापमान चाचणी स्थितीचे अनुकरण करते आणि उत्पादकांना वरील सर्व परिस्थितीत संदर्भासाठी डेटा संकलित करण्यास मदत करते.
ऑटोमोबाईल उद्योग:
उच्च कमी तापमान कक्ष हे ऑटोमोबाईल उद्योगातील सर्वात महत्त्वपूर्ण पर्यावरणीय सिम्युलेशन उपकरणांपैकी एक आहे, पर्यावरणीय चाचणीद्वारे उत्पादने "छळ" अनुभवत आहेत, ऑटोमोबाईल पार्ट्सची कठोर चाचणी केली जाते, समस्या शोधल्या जातात आणि प्रारंभिक उत्पादन डिझाइन योजना वारंवार सुधारित केल्या जातात, जेणेकरुन सतत चालू राहण्यासाठी गुणवत्ता सुधारणे.
1) उच्च तापमान चाचणी: उच्च तापमान वातावरणामुळे थर्मल इफेक्ट्स होतात, ज्यामुळे ऑटोमोबाईल पार्ट्स मऊ होणे, विस्तार आणि बाष्पीभवन, गॅसिफिकेशन, क्रॅकिंग, वितळणे आणि वृद्ध होणे, नंतर ऑटोमोबाईलमध्ये यांत्रिक बिघाड, डीलिंग अपयश, सर्किट सिस्टमचे खराब इन्सुलेशन, आणि अधिक.
2) कमी तापमान चाचणी: कमी तापमानाच्या वातावरणामुळे भौतिक आकुंचन, तेल घनता, यांत्रिक शक्ती कमी होणे, सामग्रीचे ठिसूळपणा, लवचिकता आणि बर्फ कमी होणे आणि बरेच काही, नंतर ऑटोमोबाईल क्रॅक, यांत्रिक बिघाड, परिधान वाढणे, सीलिंग अपयश आणि इन्सुलेशन दोष दिसून येईल. सर्किट प्रणालीचे.
3) ओलसर उष्णता चाचणी: सभोवतालच्या आर्द्रतेमुळे धातूच्या पृष्ठभागावर गंज निर्माण होतो, ज्यामुळे सामग्री खराब होते, विद्युत शक्ती आणि इन्सुलेशन प्रतिरोधकता कमी होते.
प्लास्टिक उद्योग:
प्लॅस्टिक उत्पादने आपल्या दैनंदिन जीवनात सर्वत्र असतात, ज्यात घरगुती उपकरणे, बाटल्या आणि कंटेनर, ऑटोमोबाईल पार्ट्स इत्यादींचा समावेश होतो. उदाहरणार्थ, प्लास्टिकच्या बाटल्या/पिशव्यामध्ये साधी प्रक्रिया, सामग्रीची बचत आणि अभिसरण प्रक्रियेत कमी जागा असे फायदे आहेत. उत्पादन पॅकेजिंगमध्ये मोठ्या प्रमाणावर वापरले जाते, विशेषत: अन्न आणि पेय पॅकेजिंग.
तथापि, तापमान आणि आर्द्रतेतील बदल प्लास्टिकच्या बाटल्या/पिशव्याच्या कार्यक्षमतेवर परिणाम करू शकतात, त्या उच्च तापमानात मऊ होतात आणि कमी तापमानात कडक/ ठिसूळ होतात; उच्च सापेक्ष आर्द्रता सेंद्रिय पदार्थ कमकुवत करू शकते आणि ओलावा पॅकेजच्या आत घट्ट होऊ शकतो, ज्यामुळे गंज किंवा इतर नुकसान होऊ शकते, प्लास्टिकच्या बाटल्या/पिशव्या रक्ताभिसरण दरम्यान तापमान आणि आर्द्रता यासारख्या प्रतिकूल घटकांना कमकुवत प्रतिकार करतात. गुणवत्ता सुधारण्यासाठी आणि स्पर्धात्मकता मजबूत करण्यासाठी, प्लास्टिक उत्पादने उत्पादक आता त्यांच्या उत्पादनांच्या R&D टप्प्यात विश्वासार्हता चाचणीकडे जास्त लक्ष देतात.
उच्च कमी तापमान चेंबर विविध प्रकारच्या चाचणी आवश्यकतांसाठी एक किफायतशीर उपाय प्रदान करते, जे कंपन्यांना त्यांच्या उत्पादनांमध्ये कमी वेळेत संभाव्य दोष शोधण्यात मदत करते आणि त्यांच्या उत्पादनाच्या गुणवत्तेत सुधारणा करण्यासाठी चांगला डेटा संदर्भ प्रदान करते.
शिवाय, उच्च कमी तापमान कक्ष देखील सामान्यतः कम्युनिकेशन, फार्मास्युटिकल, एरोसॅप्स, मिलिटरी, केमिकल उद्योगांमध्ये लागू केला जातो, ग्राहकांच्या विशिष्ट गरजेनुसार वेगवेगळ्या चाचण्या केल्या जातात.
उच्च कमी तापमानाच्या चेंबरचे पॅकेजेस आणि शिपमेंट
पहिली पायरी: वॉटरप्रूफ आणि डस्टप्रूफ हेतूने संपूर्ण तापमान चाचणी चेंबरवर पातळ फिल्म गुंडाळा.
दुसरी पायरी: तपमान चाचणी चेंबरवर बबल फोम घट्ट बांधा आणि नंतर मशीनला प्लास्टिकच्या मोठ्या पिशवीने झाकून टाका.
तिसरी पायरी: तळाशी पॅलेटसह प्रबलित पॉलीवुड केसमध्ये तापमान चाचणी कक्ष ठेवा.
पॅकेजिंग खडबडीत समुद्र आणि रेल्वे वाहतुकीचा सामना करण्यासाठी आणि ग्राहकांना उत्पादन सुरक्षितपणे वितरित केले जाईल याची खात्री करण्यासाठी पुरेसे मजबूत आहे.
उच्च कमी तापमानाचे कक्ष समुद्र, रस्ता आणि रेल्वेद्वारे पाठवले जाऊ शकते, Climatest Symor® ग्राहकांसाठी बुकिंग करण्यात मदत करते आणि ग्राहकांच्या विशिष्ट शिपिंग आवश्यकतांना पूर्णपणे मदत करते, EXW, FOB, CIF, DDU आणि DDP सारख्या विविध इनकोटर्म्स उपलब्ध आहेत.
